¶ Доработки и устранение мерцания подсветки
Некоторые владельцы столкнулись с проблемой мерцания подсветки внутри принтера
¶ Причины
Не хватает мощности блока питания, при подключении напрямую к блоку, под нагрузкой мерцание всё равно проявляется. У владельцев, которые меняли БП принтера на более качественный, даже после замены на более мощную ленту по сравнению со штатной, мерцание отсутствует.
¶ Возможные способы устранения
¶ 1. Замена на аналогичный БП принтера

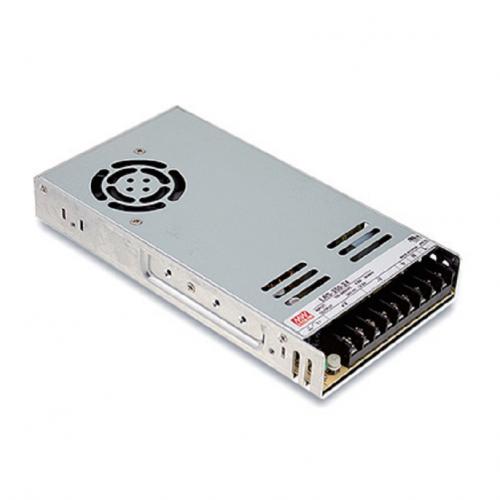

Например: MEAN WELL LRS-350-24
LRS-350-24 MEAN WELL AC-DC источники питания, цена, купить в Meanwell MARKET

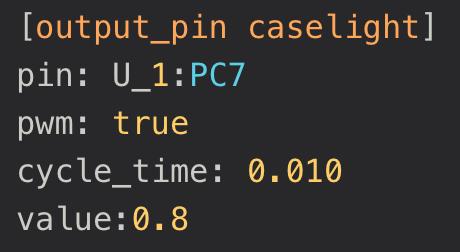

Если светодиодная лента перегревается, то рекомендуется поправить printer.cfg
[output_pin caselight]
pin: U_1:PC7
pwm: true
cycle_time: 0.010
value:0.8value: 0.8 (по умолчанию было 1)
¶ 2. Подключение светодиодной ленты через отдельный БП напрямую к источнику питания

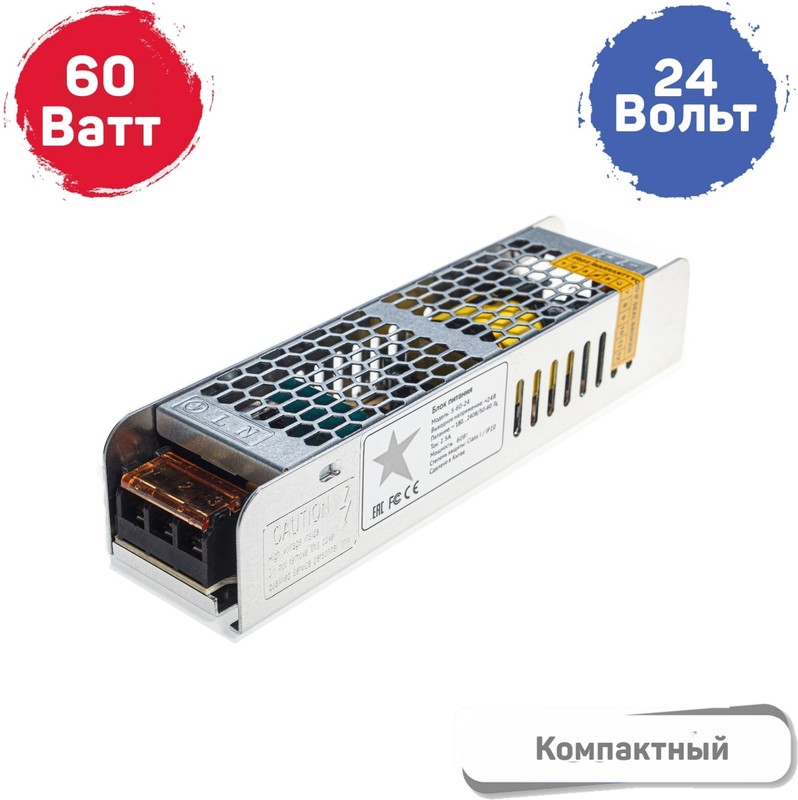

Например: Блок питания 24в (линия на светодиодную ленту имеет именно такое напряжение), 2.5 ампера, 60 ватт
Или аналогичный, такого блока питания хватит с запасом

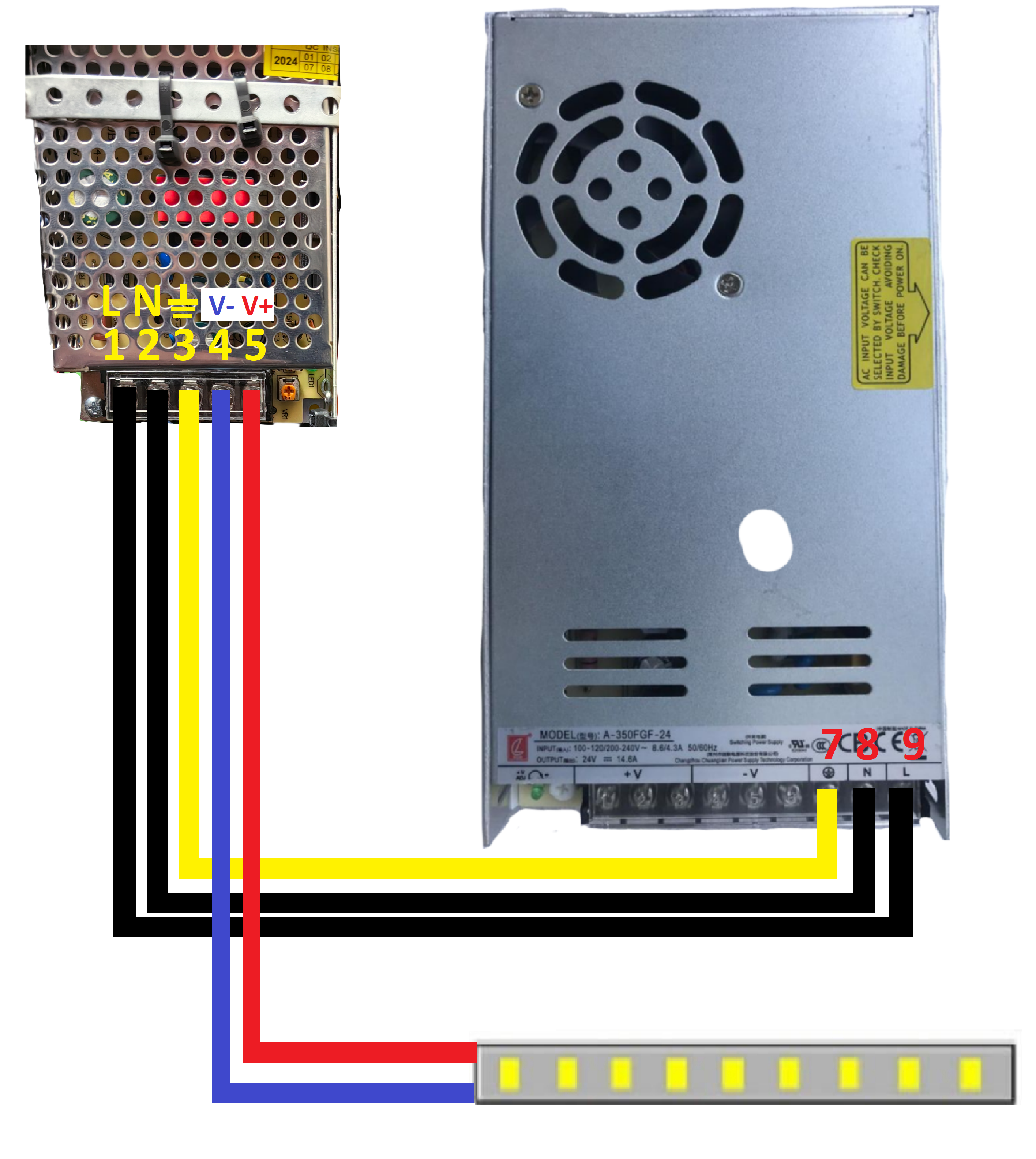

Подключаем по следующей схеме:
Но в данном случае мы теряем возможность управлять светом через веб-интерфейс и через кнопку с экрана самого принтера
¶ 3. Подключение светодиодной ленты через отдельный БП с сохранением возможности управления «с кнопки»
Нам понадобятся:
Блок питания 24в (линия на светодиодную ленту имеет именно такое напряжение), 2.5 ампера, 60 ватт.
Или аналогичный

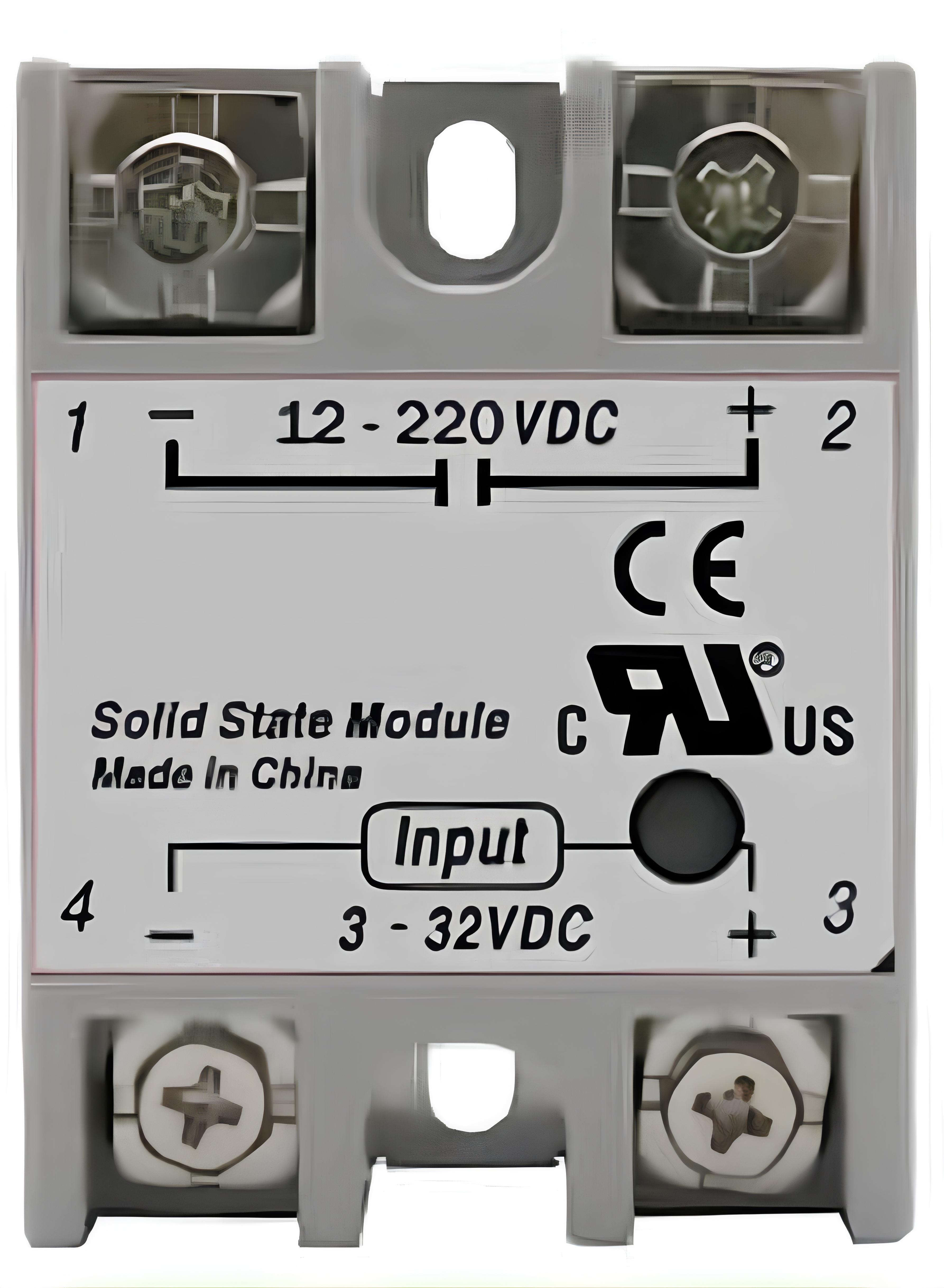

Реле SSR-40DD
Реле EARUELECTRIC SSR 10/25/40/60/80/100 DA/AA/DD | AliExpress
Или подобная

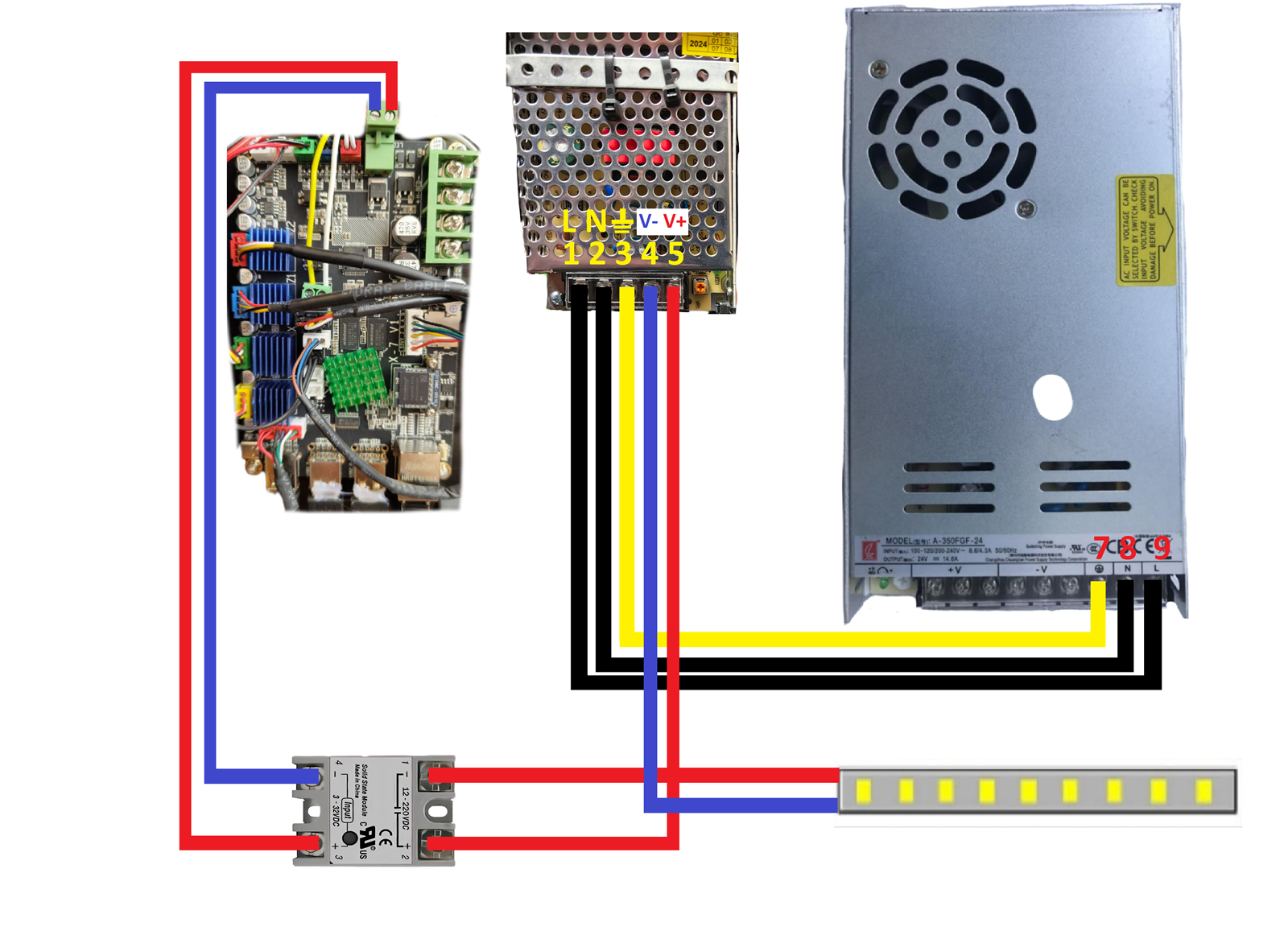

Далее соединяем все компоненты по схеме:

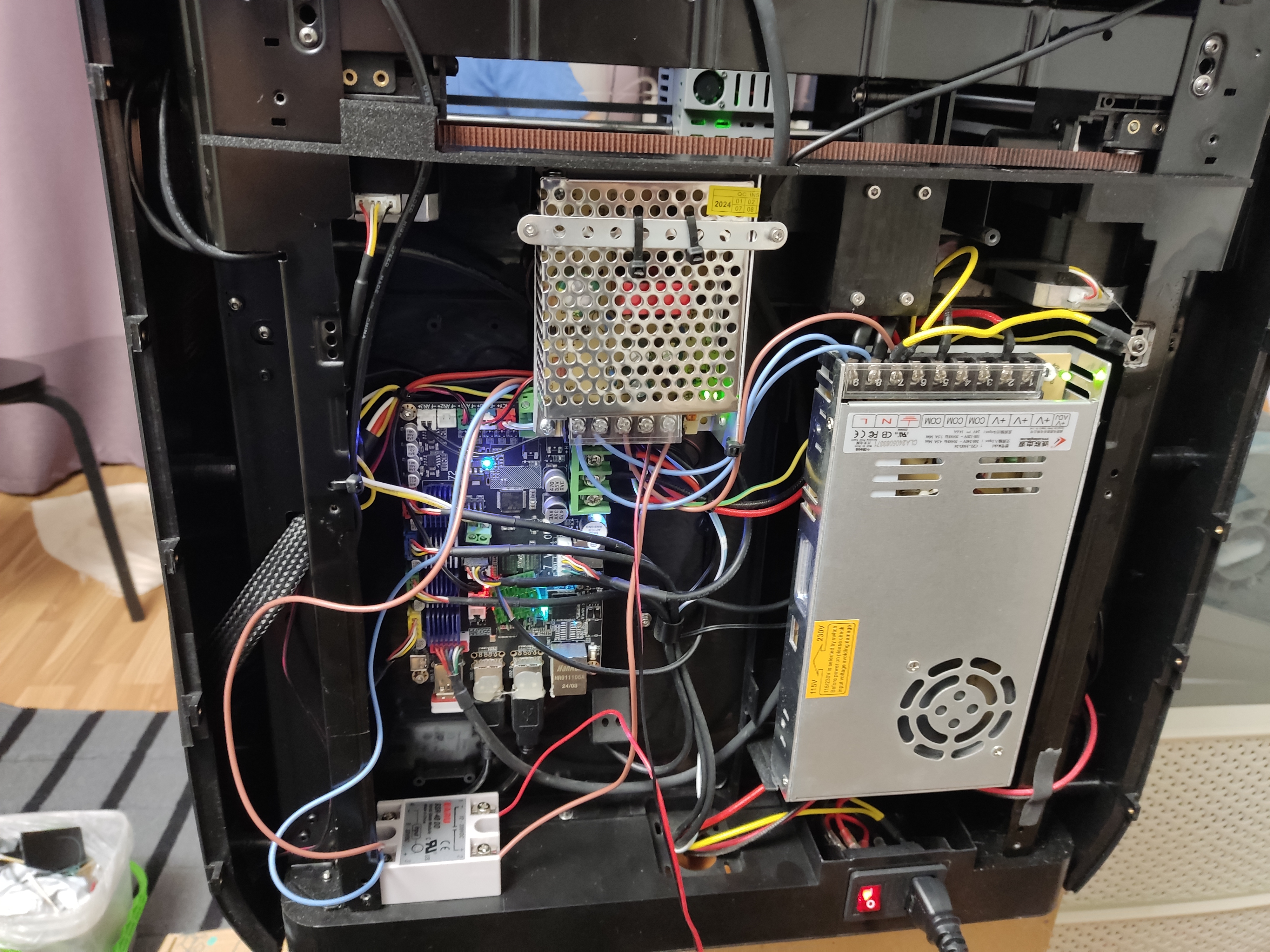

Если у вас не стоит вытяжной вентилятор, или стоит мод заменяющий его, то вы можете расположить все компоненты как на фото ниже:

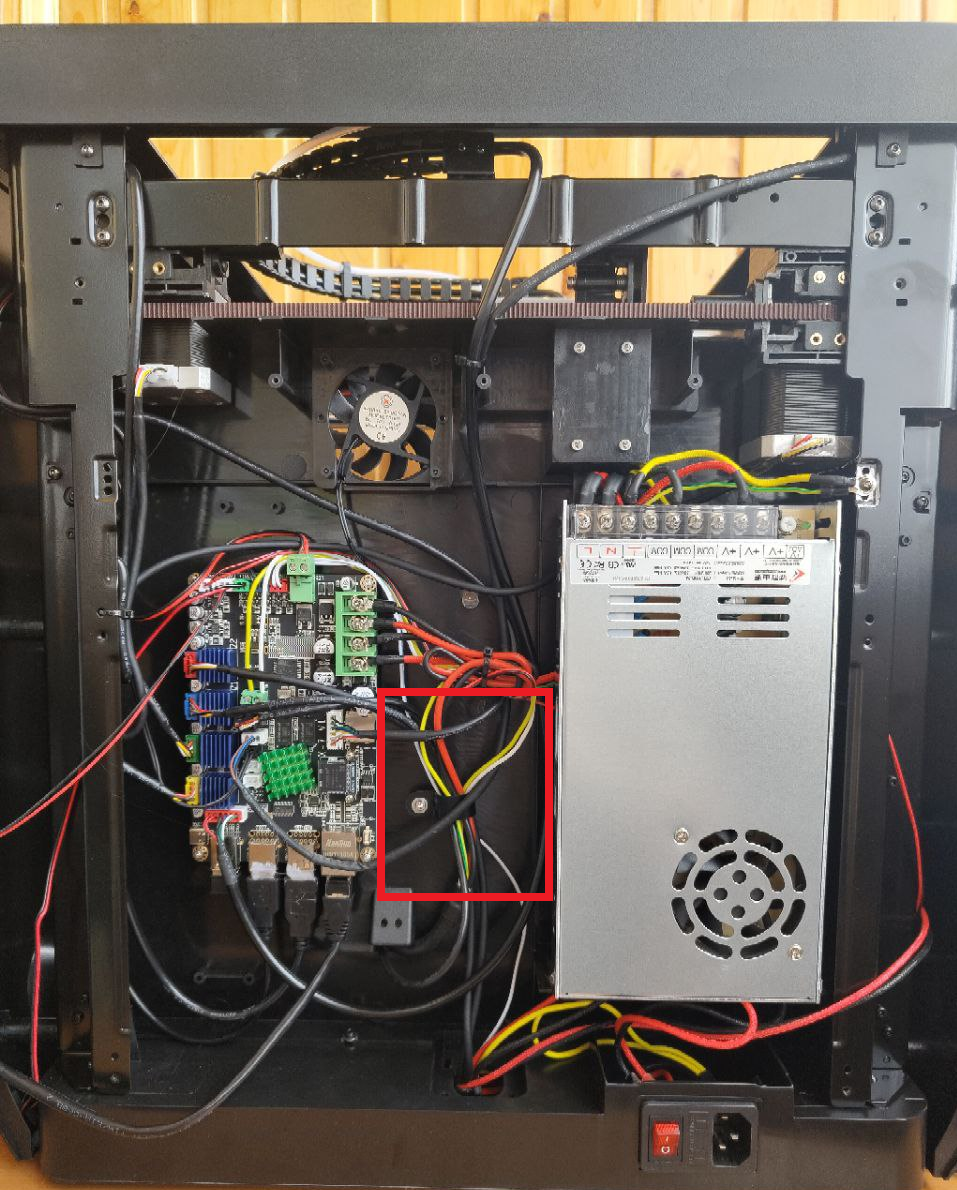

Если нет, то вы можете расположить БП для ленты в пространстве между БП и материнской платой принтера:
Важное примечание! Во избежание опасной ситуации, в случае расположения нового БП рядом с электронными компонентами принтера, рекомендуется изолировать БП ленты, например обмотать тыловую и боковые части изолентой
¶ Способы и рекомендации по установке нештатной ленты
¶ 1. Аккуратный способ установки ленты при помощи печатного ореола
https://www.printables.com/model/998758-qidi-q1-pro-led-light-halo
Примечание: для него необходима светодиодная лента шириной 8мм

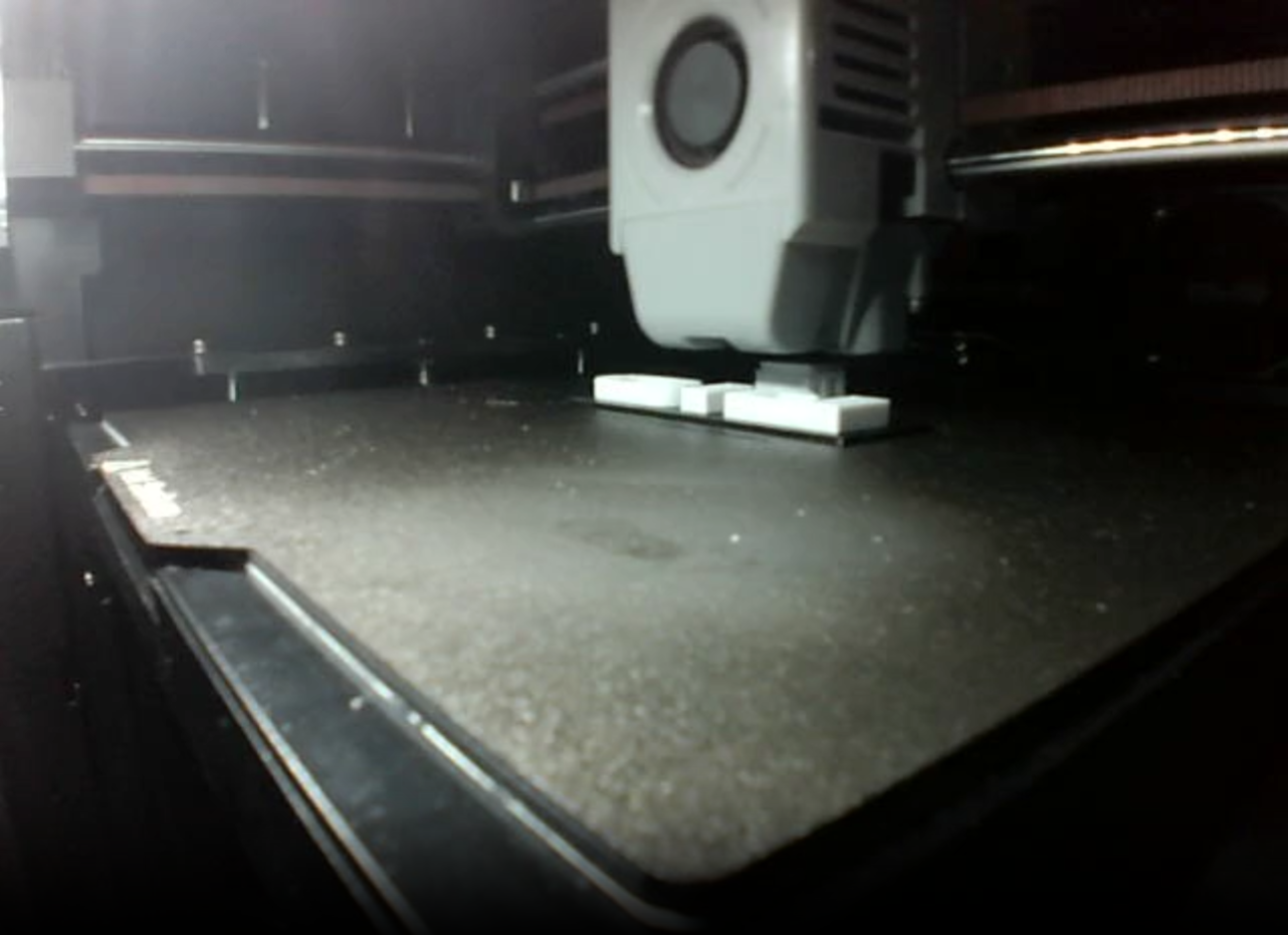

¶ 2. Родная лента «засвечивает» камеру
НЕ рекомендуется устанавливать новые ленты напротив камеры, во избежание «засветов» камеры

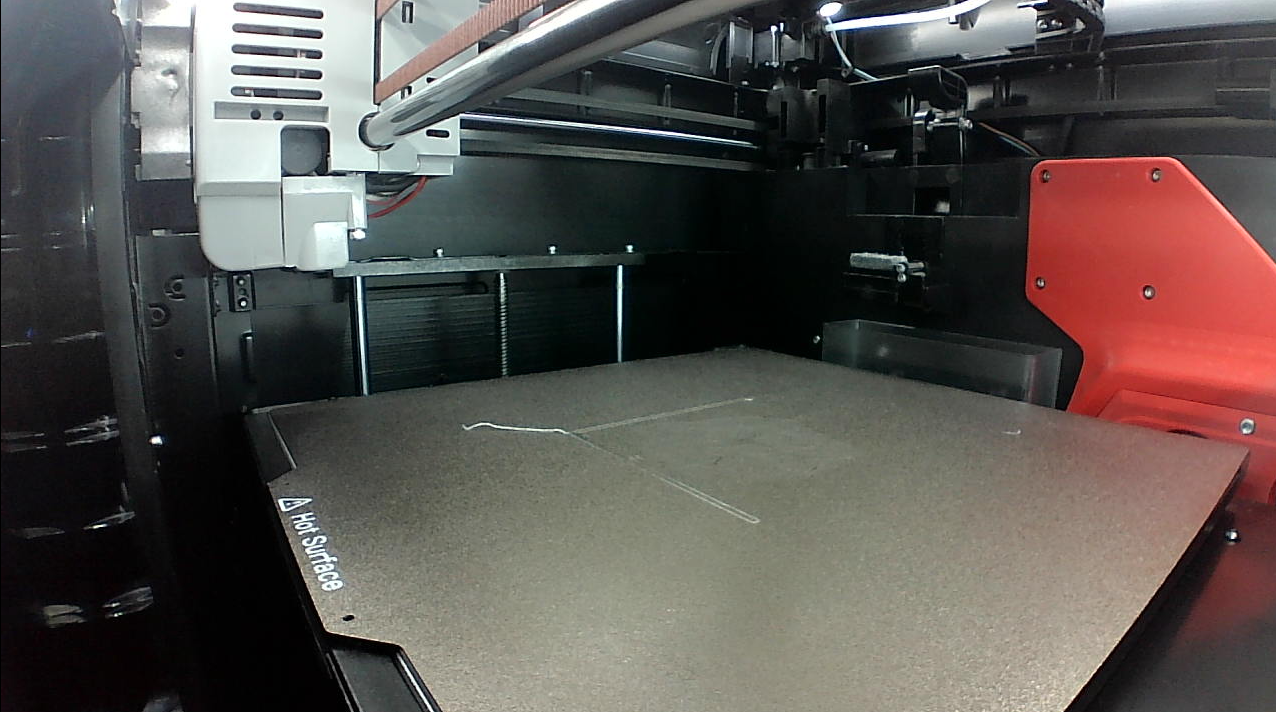

Вид с камеры после замены света
