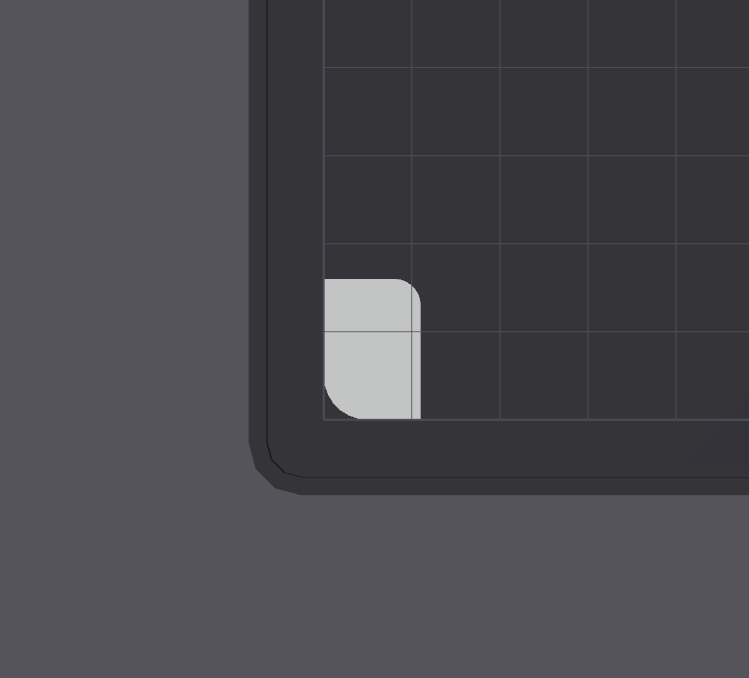

Я думаю все вам знаком этот «мертвый» уголок:
То самое место где нельзя разместить модели для печати из-за рычага катера филамента.
QIDI довольно правильно указали размеры запретной зоны и если сопло не будет заходить в эту область то рычаг ни чего не заденет.
Однако есть пара проблем:
- Принтеру ни что не запрещает проезжать в этом уголке по диагонали.
- При построении карты стола точка зондирования все еще может попасть в эту область.
¶ Первая проблема:
Проход сопла в запретной области.

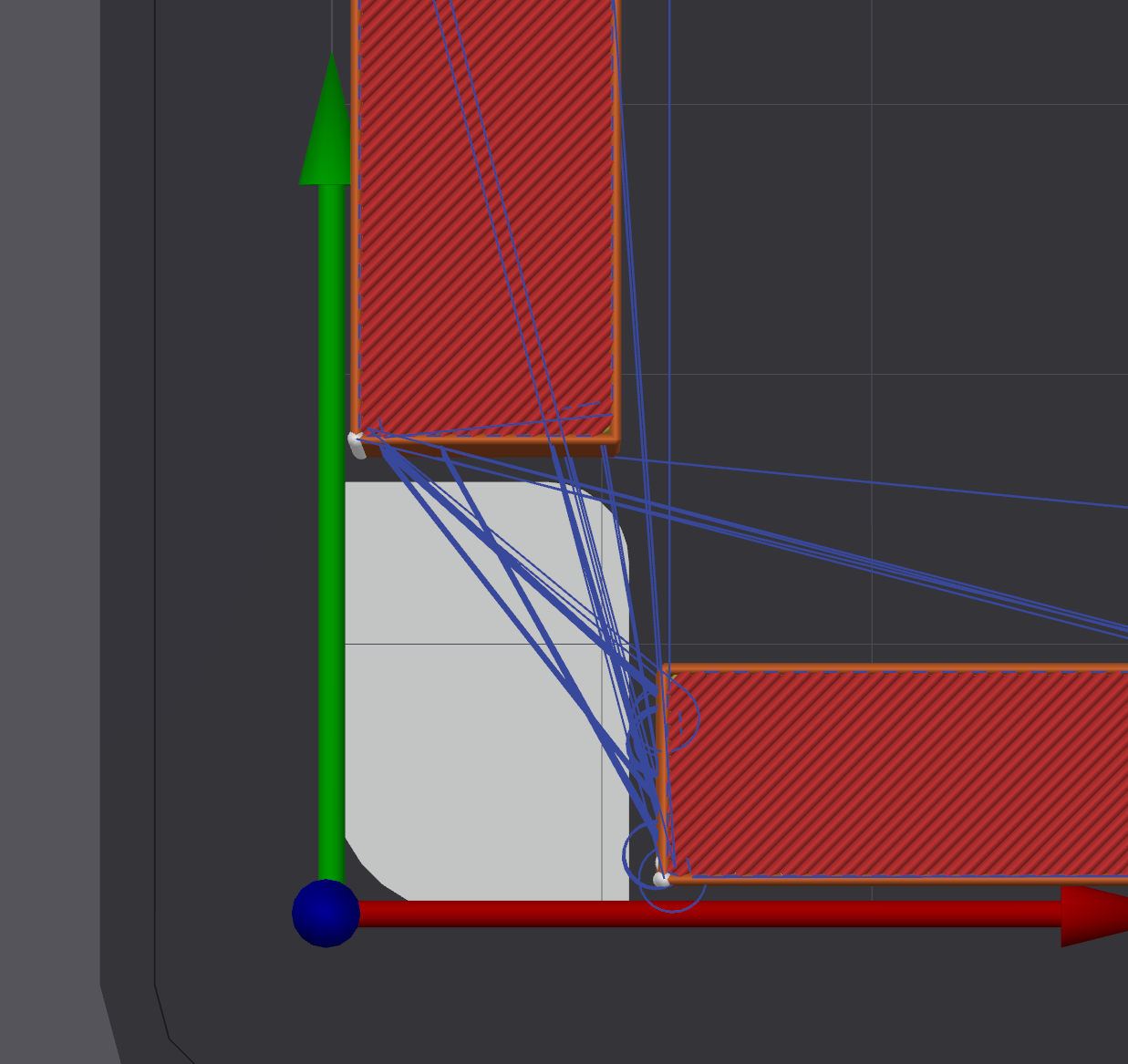

Вот пример первой проблемы:

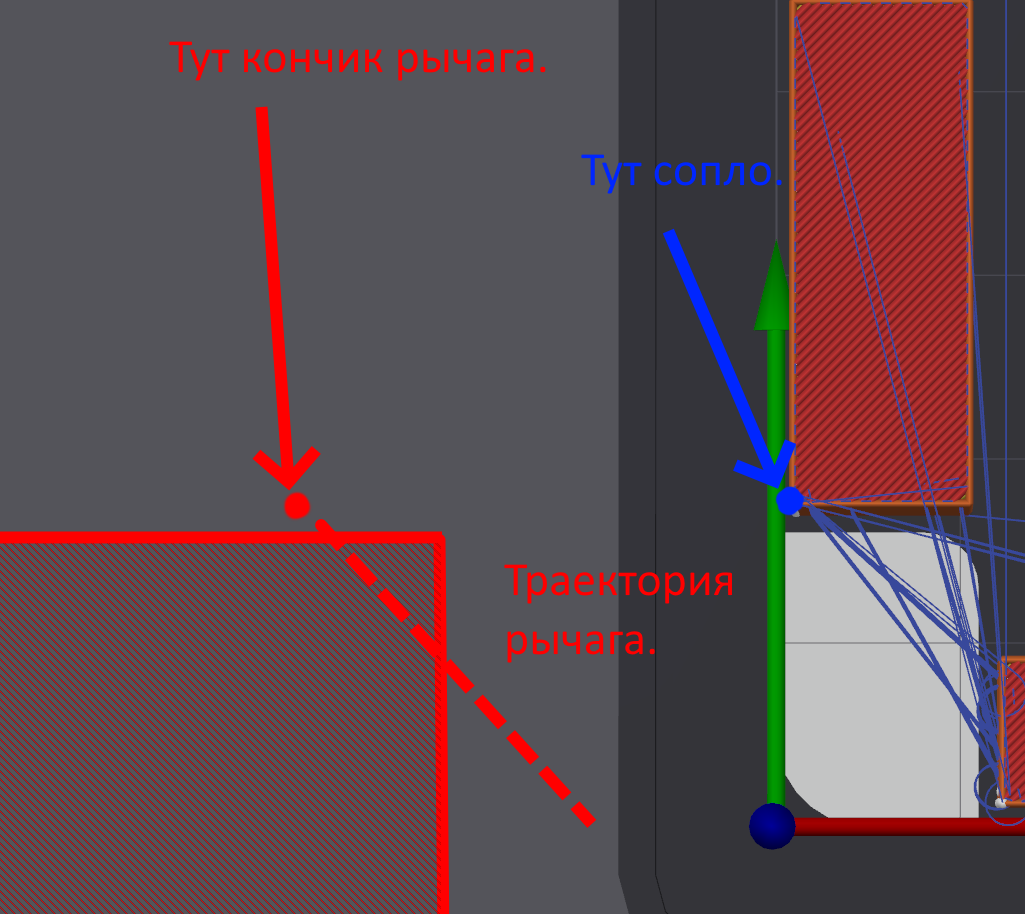

Тут отчетливо видно перемещения сопла через запретную область, но орка умная, она выдаст ошибку:
Только не настолько умная чтобы не дать отправить такую нарезку на печать.
В результате при таких перемещениях будет происходить удар с пропуском шагов и сдвигом слоев.

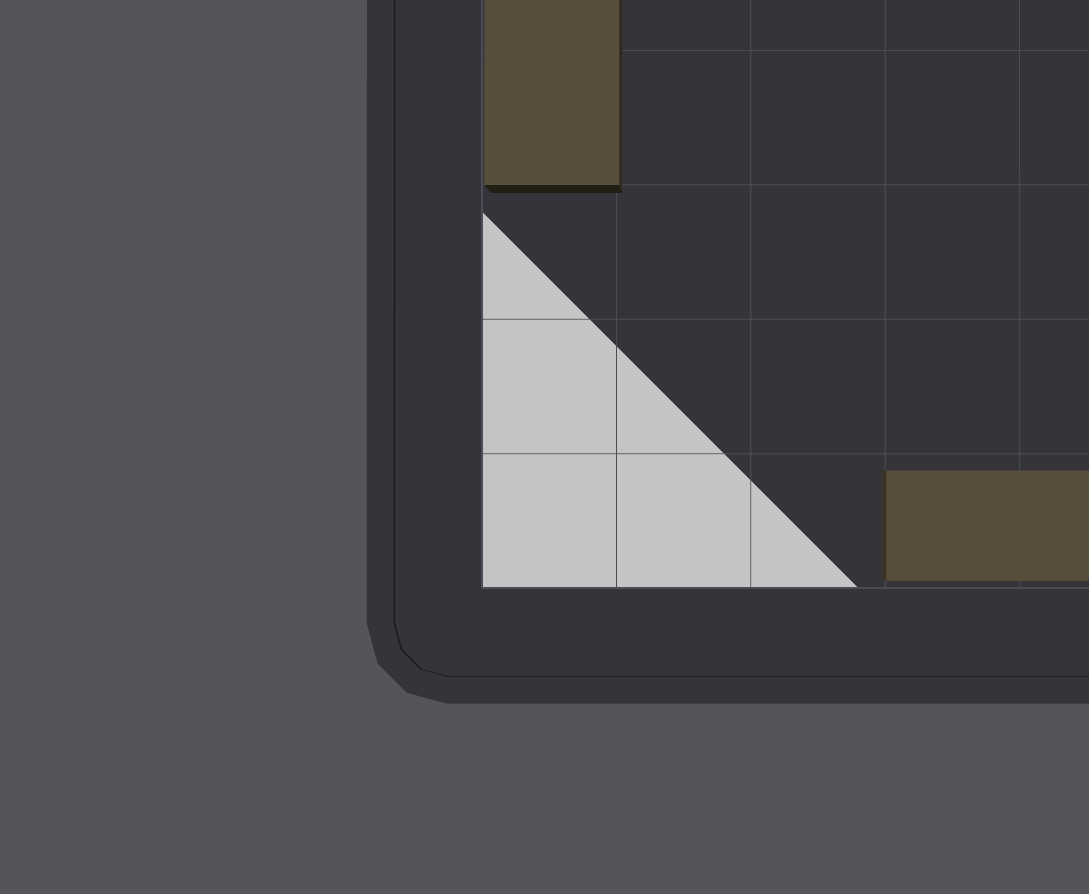

Чтобы полноценно избежать такого сценария имеет смысл поправить саму запретную зону сделав ее вот такой:
В таком виде ни при каких расстановках моделей для печати не произойдет проход сопла в запретной зоне. Однако такая вариация отбирает в два раза большую полезную площадь, 3.92см^2 вместо 1.76см^2.
Что вам важнее, решайте сами.
¶ Вторая проблема:
Точка зондирования в запретной области.
Если в слайсере QIDI позаботились о запретной зоне, то вот в klipper при построении карты стола почему-то нет, хотя способы есть уже в самом klipper.
В [bed_mesh] с помощью параметров faulty_region_* можно указывать запретные зоны куда принтер не должен ставить точки для физического зондирования и вместо этого он сделает несколько замеров рядом с границей и проинтреполирует эту область.
Однако недостаточно вырезать область 11х16, так как принтер при точке 0:0 возьмет для интерполяции точки 0:16 и 11:0 и двигаться он между ними будет по диагонали через запретную зону. Поэтому придется вырезать всю область 28х28.
Для этого открываем printer.cfg и находим там блок [bed_mesh].
Добавляем в конец блока две строки:
faulty_region_1_min: -1, -1
faulty_region_1_max: 28, 28

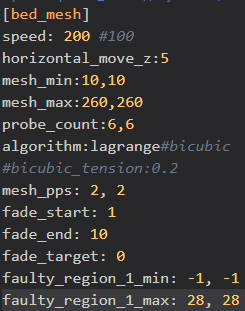

Выглядеть будет так:
Теперь можно строить полную карту от 0:0 до 270:270 без проблем.
¶ Доработка макроса катера
У стокового макроса катера есть также пару проблем.
- Он имеет шанс не прорезать очень жесткие филаменты по типу pagf30, pps-gf40 и т.д.
- Он не прорезает эластомеры мягче ТПУ-95А.
Для решения первой проблемы нужно увеличить скорость нажатия на сам рычаг катера и как следствие силы нажатия.
Для решения второй проблемы, наоборот, скорость нажатия надо сильно уменьшить.
То есть в макросе нужно реализовать два метода сразу, друг за другом.
Заменяем макрос катера филамента на этот:
[gcode_macro CUT_FILAMENT_1]
gcode:
{% if "xy" not in printer.toolhead.homed_axes %}
G28 X Y
{% endif %}
M204 S10000
{% if (printer.gcode_move.position.x) < 15 %}
G1 X15 F10000
G1 Y0.5 F10000
{% endif %}
G1 Y0.5 F10000
G1 X15 F10000
{% set hard_cut_count = 3 %}
{% set soft_cut_count = 5 %}
{% for ipe in range(hard_cut_count) %}
G1 X-0.5 F15000
G4 P1000
G1 X15 F10000
{% endfor %}
G1 X6 F10000
{% for ipe in range(soft_cut_count) %}
G1 X-0.5 F100
G4 P1000
G1 X11 F10000
{% endfor %}
{% for ipe in range(soft_cut_count) %}
G1 X-0.5 F300
G4 P1000
G1 X11 F10000
{% endfor %}
{% for ipe in range(soft_cut_count) %}
G1 X-0.5 F1000
G4 P1000
G1 X11 F10000
{% endfor %}
G1 X15 F10000
G1 X-0.5 F15000
G4 P1000
G1 X2 F1000
G1 X-0.5 F5000
G4 P1000
G1 X2 F1000
G4 P1000
G1 X15 F3000Отработка катера с таким макросом займет куда больше времени.
Автор: @cerega66
