ВНИМАНИЕ! Все операции вы выполняете на свой страх и риск, а также осознаете, что будете работать с опасным для жизни напряжением!
Для работы автоотключения используется свободный порт Probe0 (черный) материнской платы.

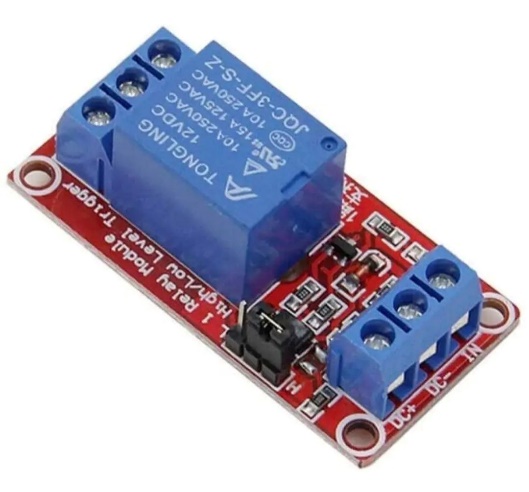

Ну и надо будет приобрести модуль реле 5 вольт как на фото:
Ссылка на ВБ: https://www.wildberries.ru/catalog/170504420/detail.aspx?size=283097419

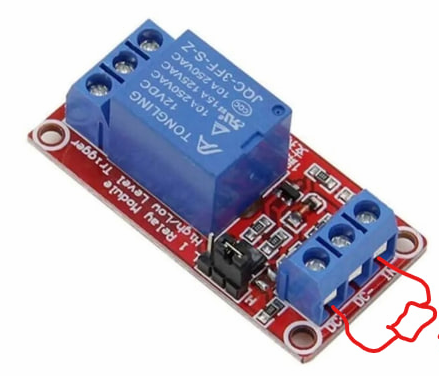

Перемычку на модуле устанавливаем в режим HIGH.

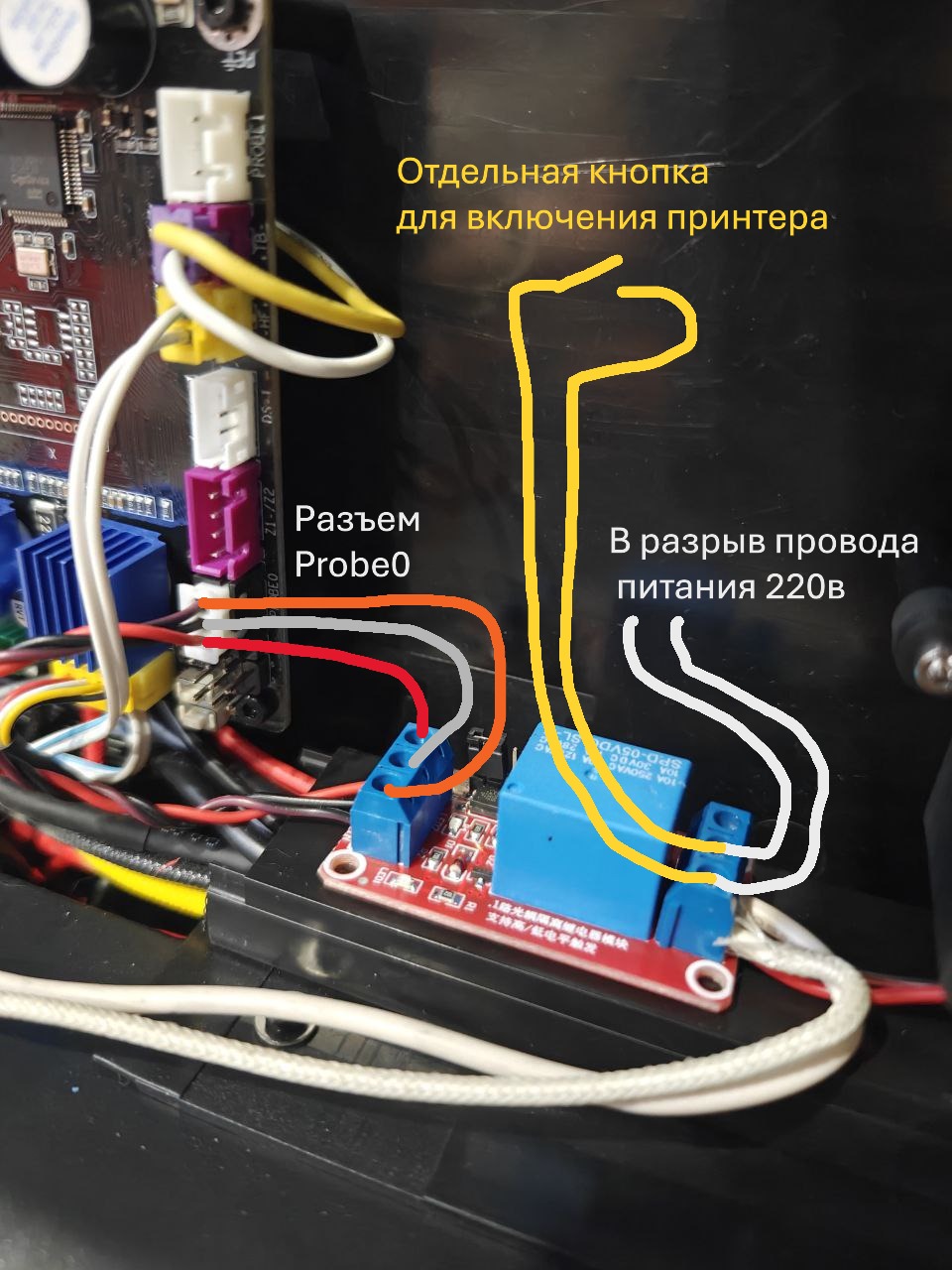

Схема подключения реле:
Логика работы следующая: когда срабатывает макрос POWER_MANAGEMENT в конечном G-code файла печати, в порт Probe0 (черный) материнской платы выводится логический «0», тем самым модуль реле отключается обесточивая принтер.
При обновлении прошивки НА ВСЯКИЙ СЛУЧАЙ от ГРЕХА подальше удерживаете вынесенную в удобное место кнопку включения на время процесса обновления. Естественно, после обновления необходимо будет снова проделать пункт 2.
¶ Кнопка включения принтера
(кнопка без фиксации с нормально разомкнутыми контактами рассчитанная на 220 вольт).

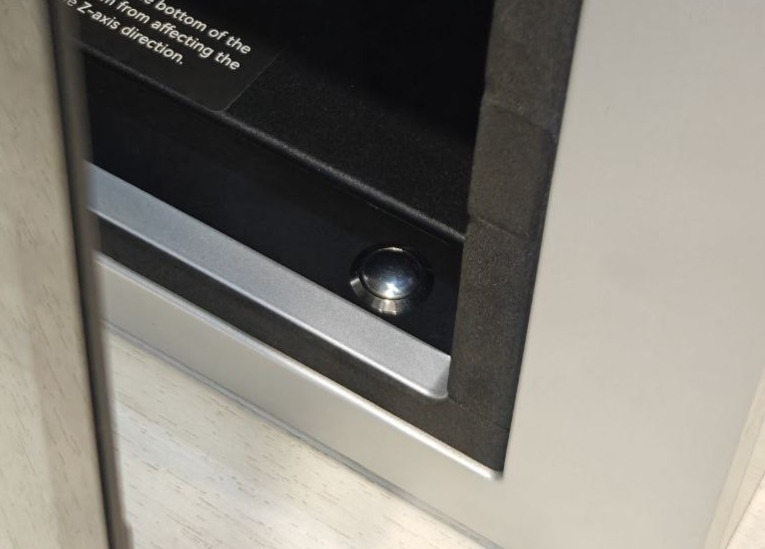

Я установил ее внутри камеры принтера просверлив отверстие в пластике:
Провод от кнопки идущий от реле ( показан желтым на рисунке 2) проложил по дну принтера:
¶ Теперь нам необходимо подправить код через веб интерфейс.
Помните, что если вы будете обновлять прошивку, то эту манипуляцию нужно будет проделать заново.

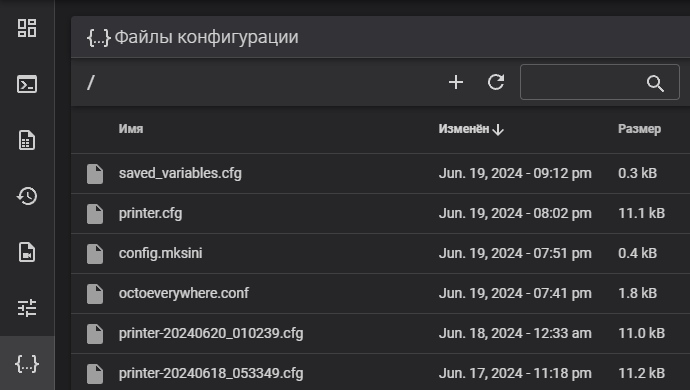

- Переходим в веб интерфейс принтера и открываем файл printer.cfg:
2. В любом свободном месте (я сделал это в конце) добавляем код:
(пробелы перед SET_PIN PIN=POWER_MANAGEMENT VALUE=0 последней строке обязательны):
[output_pin POWER_MANAGEMENT]
pin: PB11
value: 1
shutdown_value: 1
[gcode_macro POWER_MANAGEMENT]
gcode:
SET_PIN PIN=POWER_MANAGEMENT VALUE=0Если хотим, чтобы при аварии принтер сам выключился (в теории, лично не проверял), то shutdown_value: ставим на 0. Но тогда мы не узнаем причину аварии (только если в логах можно будет посмотреть).
Сохраняем:
3. Открываем файл gcode_macro.cfg

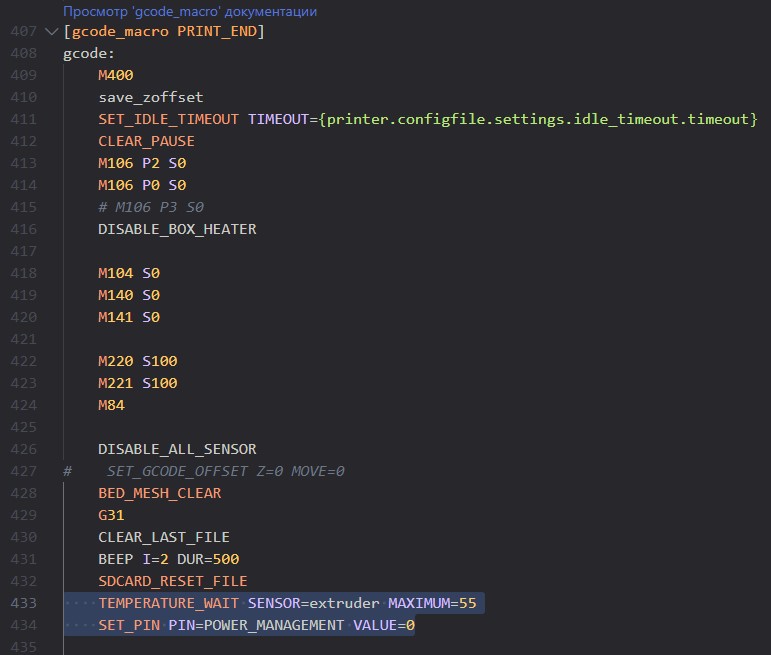

Ищем строку gcode_macro PRINT_END и в конце вставляем:
TEMPERATURE_WAIT SENSOR=extruder MAXIMUM=55
SET_PIN PIN=POWER_MANAGEMENT VALUE=0
4. Сохраняем и перезагружаем.

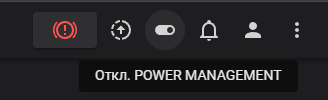

Теперь выведем кнопку выключения в верх страницы, чтобы можно было отключить принтер через веб интерфейс:
Для этого в настройках нужно выбрать этот пункт:
¶ Заключение:
По итогу мы получаем функцию автоотключения принтера после удачного завершения печати и остывания экструдера. Удачи)
Автор: https://t.me/BlackShooter
