Данная статья поможет вам откалибровать z-offset и добиться практически идеального первого слоя.
Очень важно выполнять все шаги инструкции без лишней отсебятины и отклонений от инструкции. Именно это чаще всего приводит к отрицательному результату и непониманию.
Также, в данной статье будет рассмотрен случай, когда сопло сильно упирается в стол, а при печати образуется «слоновья нога».
ВНИМАНИЕ!
Данная калибровка z-offset будет корректно работать только при условии, если перед печатью будет снята полная карта высот, либо карта KAMP.
Также, нельзя отключать KAMP для корректной работы данной калибровки.
ВНИМАНИЕ!
Данная статья актуальна для тех, кто отключал в конфигах задвоение z-offset, по инструкции Дмитрия Соркина

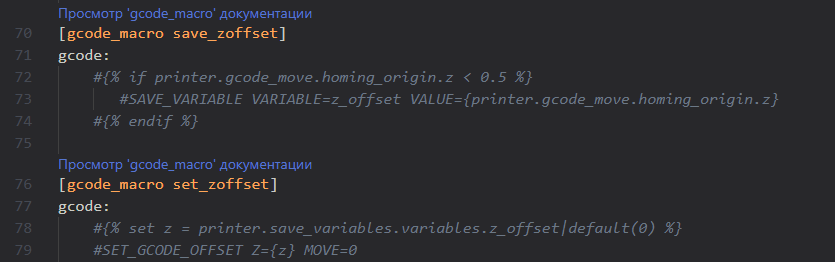

В файле gcode_macro.cfg у вас должны быть закомментированы эти строки:
ВНИМАНИЕ!
Для корректной работы данной калибровки,
Следует отключить в слайсере компенсацию слоновьей ноги - установив значение на “0”
¶ Итак, перейдём к делу.
Сначала греем стол до 100 градусов
После чего делаем хоуминг
Потом снимаю карту высот
Потом снова делаем хоуминг

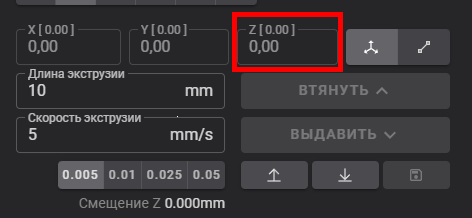

После чего, в открытом fluidd в окошке значений оси Z – вписываем «0» и жмём «Enter»
Выполнение Z=0 покажет нам, насколько стол близок к соплу или вдавлен в него.
Определяем это бумажкой, опускаем стол (стрелками «вверх» или «вниз») до тех пор, пока бумажка не начнёт проходить под соплом с небольшим сопротивлением.
После этого мы видим в строке смещения по оси Z (на скрине выше) новое значение, которое мы получили при опускании стола, например 0.050 (это было у меня)
Далее, мы идём в корневую директорию принтера, где лежат файлы конфигураций. Ищем файл «printer.cfg»
Ищем в файле этот участок кода:
И смотрим значение абсолютного z-offset, заданное производителем.
В моём случае оно равно -0.07
К этому значению абсолютного оффсета (0.07) мы прибавляем своё значение (у меня это было 0.050) и получаем 0.12
Далее, мы вносим полученное нами значение в конфиг, и прописываем его вместо абсолютного z-offset
ВНИМАНИЕ!
Итоговое значение устанавливаем тоже со знаком “ - “, как в исходном значении.
Знак “ - “ перед числом – это смещение стола вниз, а его отсутствие – это смещение стола вверх.
После чего, необходимо сразу проверить, нет ли в конце файла закомментированных строк с прошлыми значениями z-offset. Если они есть - их надо стереть. Там как правило одна строка.
После чего, можно спокойно нажимать «Сохранить и перезагрузить».
После перезагрузки, снова делаем хоуминг
Затем снимаем карту высот
Потом снова хоуминг и Z=0 (как вначале статьи).
Далее проверяем бумажкой зазор между соплом и столом. Если бумажка проходит под соплом с небольшим сопротивлением, то мы добились желаемого и первый слой теперь должен быть близок к идеальному.
Но в моём случае бумажка проходила чуть свободнее чем в начале калибровки, после чего, я просто уменьшал значение в конфиге и проверял бумажкой зазор, пока не достиг желаемого результата.
После каждой правки конфига, следует применить изменения в конфиге и перезагрузить принтер.
P.S. За помощь и содействие в калибровке, выражаю благодарность пользователям @Elgaew и @cerega66
Автор: Алексей Ипатов. https://t.me/alexmeditation
