Данная инструкция включает в себя несколько вариаций райзера для QIDI Q2.
Сам райзер поднимает общую высоту принтера на 105-107мм.
Между стеклом и райзером можно наклеить уплотнитель до 1.5мм толщины.
В частях райзера внутри есть выемки, в которые можно наклеить шумо-теплоизолятор толщиной до 12мм.
Стоковые щеколды снимать не нужно.

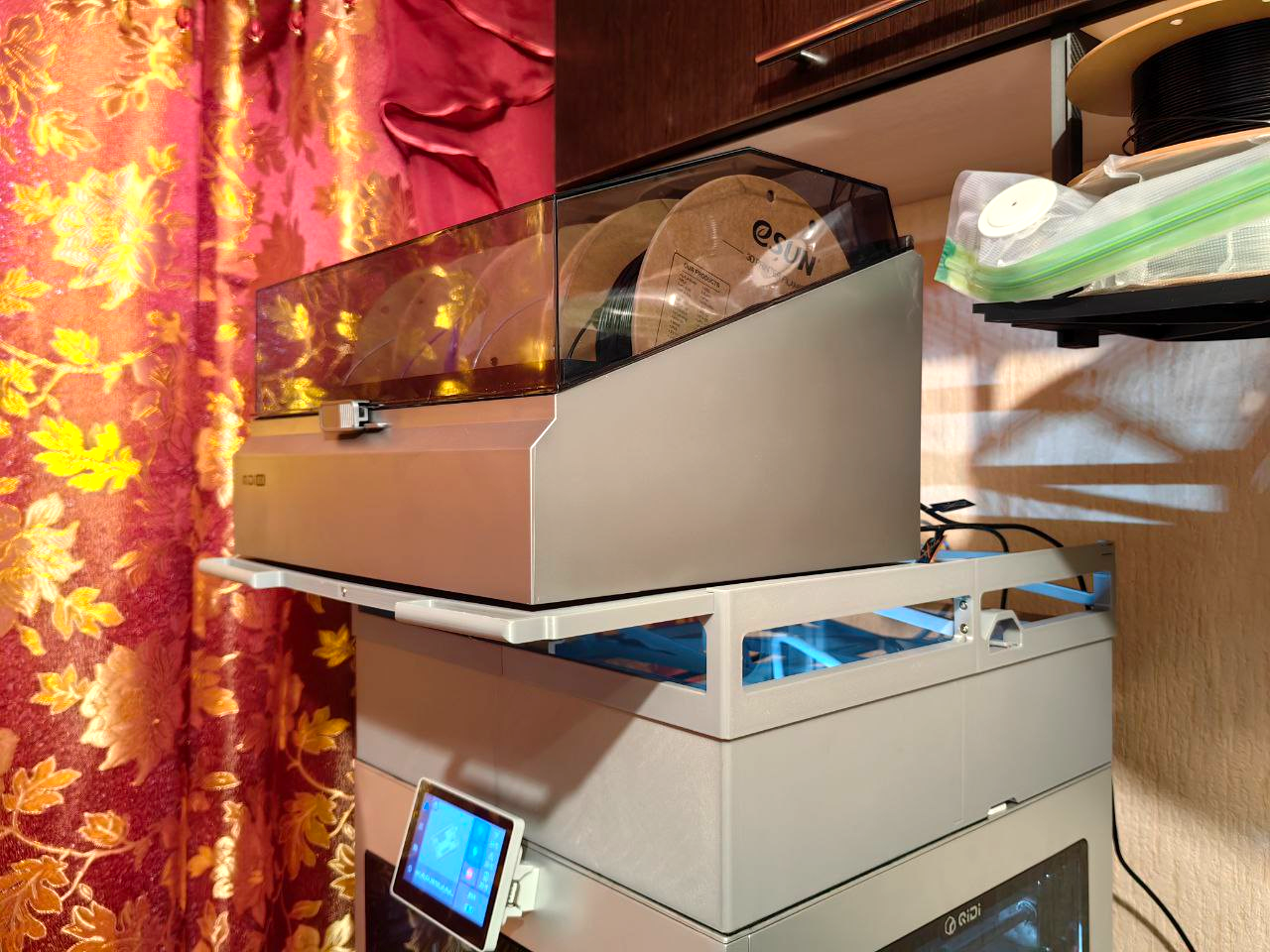

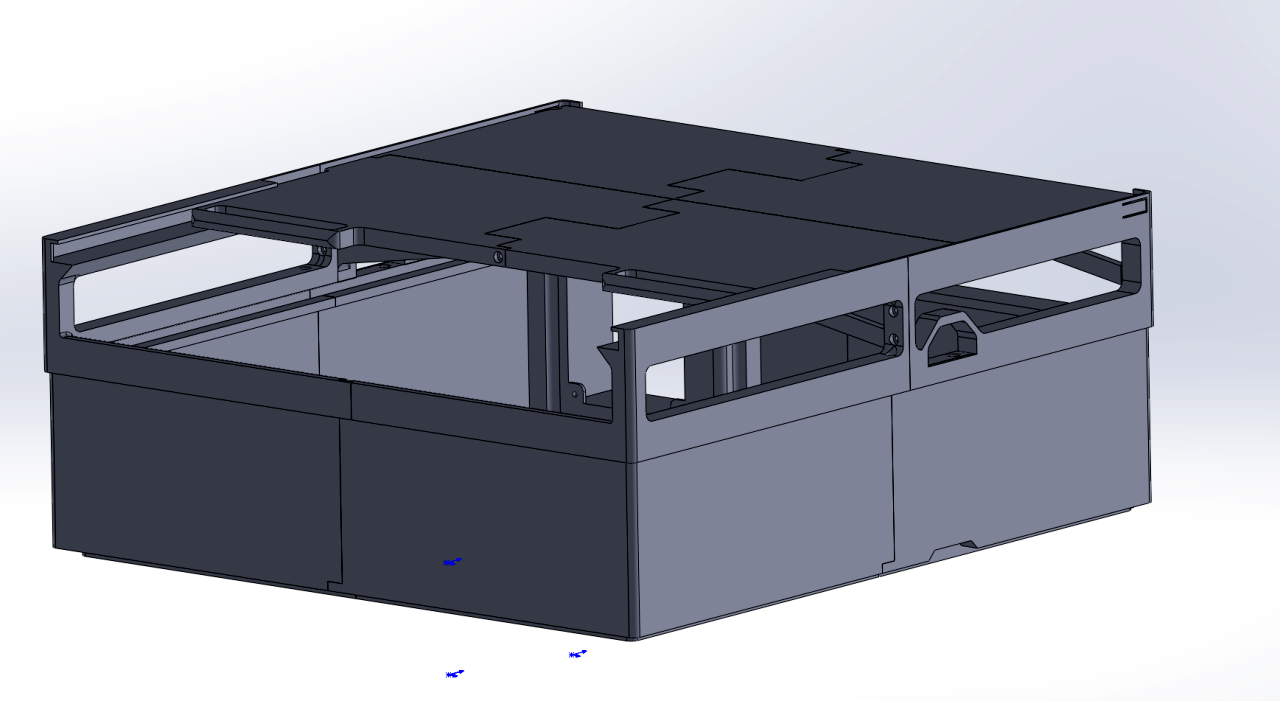

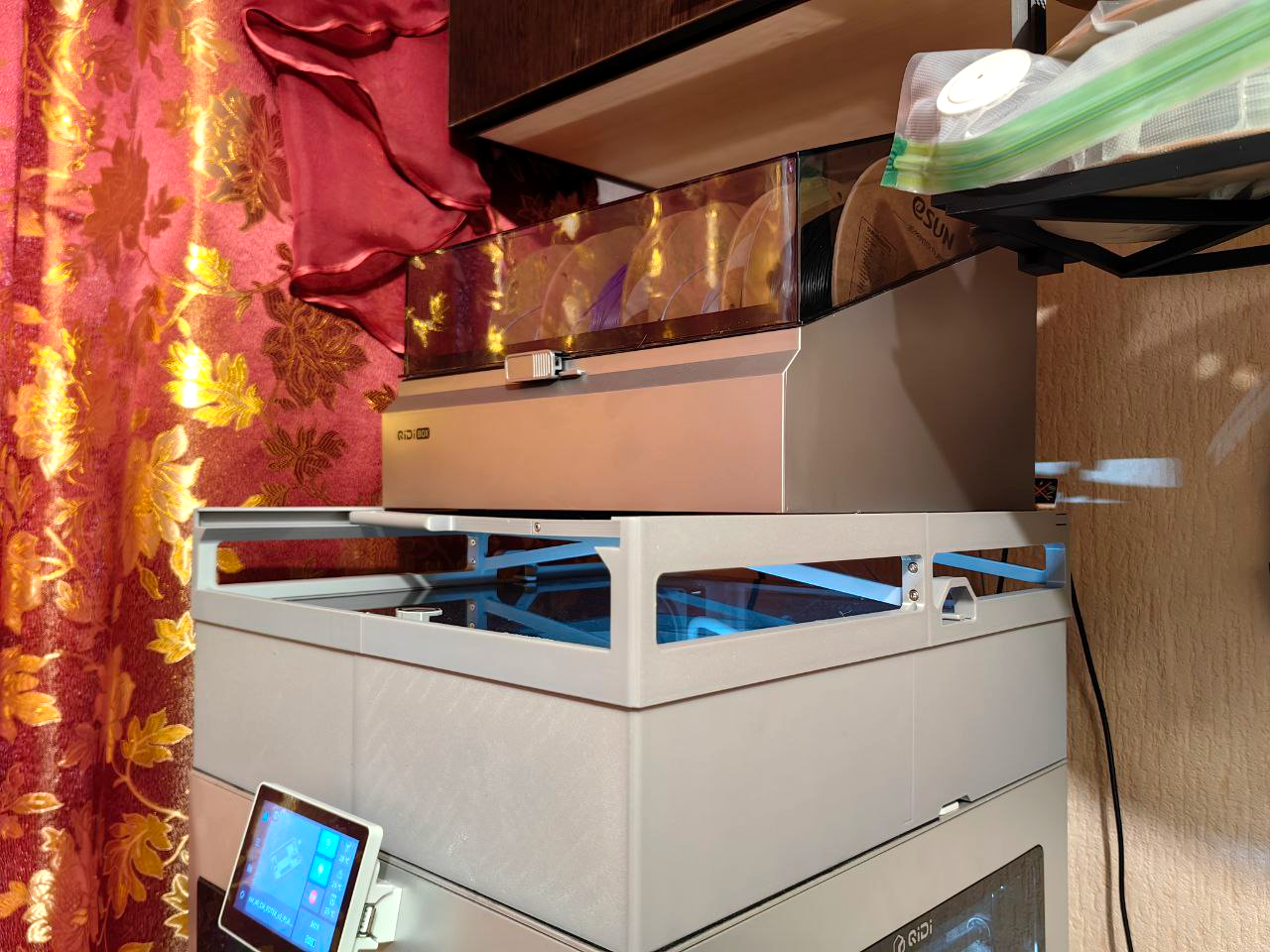

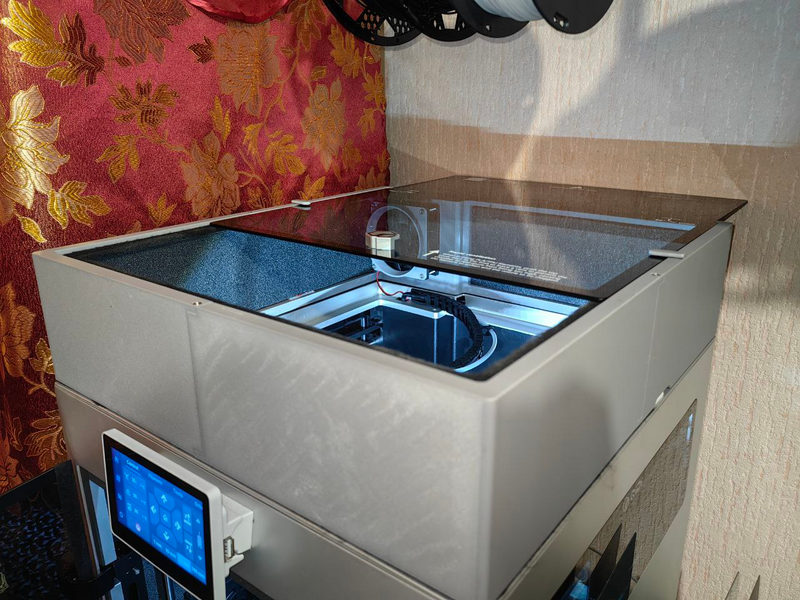

Пример райзера в сборе:
Для райзера надо будет напечатать следующие детали:
«raiser ч1.STEP»
«raiser ч2.STEP»
«raiser ч3.STEP»
«raiser ч4*.STEP»
«щеколды.stl»
«raiser ч4*.STEP» выбирается в зависимости от того какую вариацию вы хотите получить.

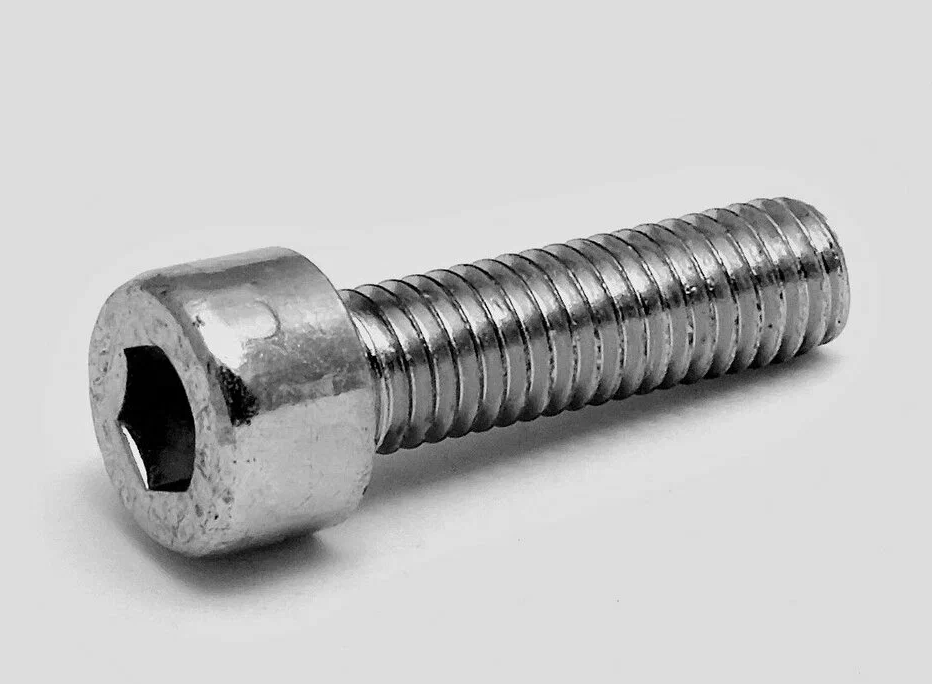

Также для сборки понадобиться 8 винтов М3х12мм или короче такого вида:
¶ Вариант 1

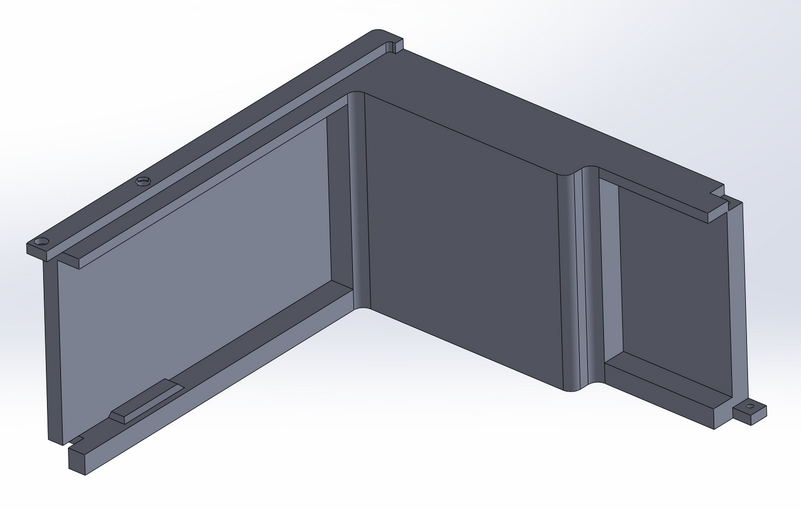

В данном варианте в райзере нет никакой вытяжки, и он работает просто как райзер.
Для этого надо напечатать «raiser ч4а.STEP».

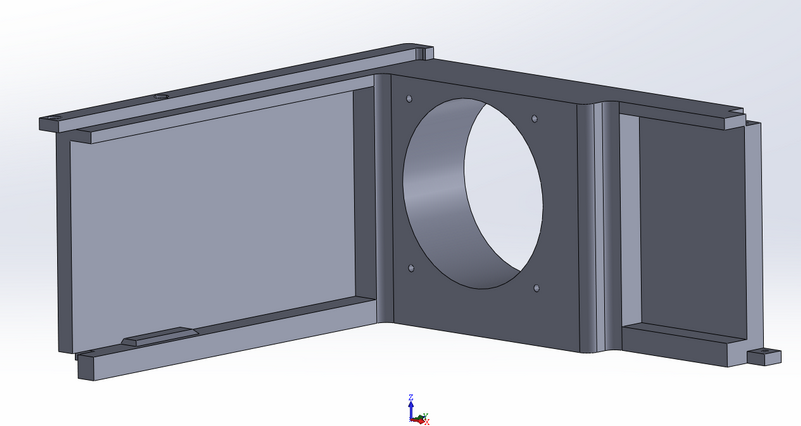

¶ Вариант 2

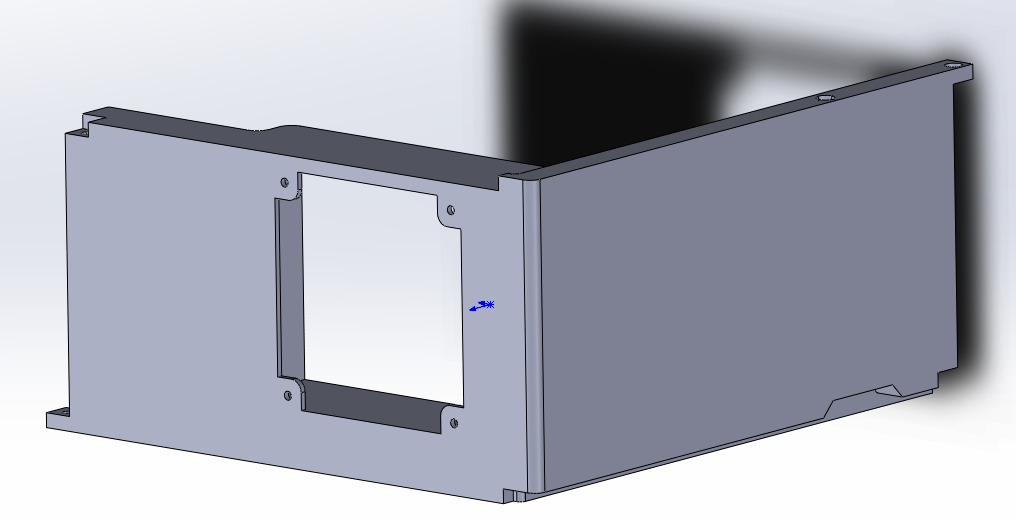

В данном варианте в райзере есть возможность установить 80мм вентилятор на выдув, а также за вентилятором есть паз 100х80х35мм для установки фильтра QIDI, либо же любого другого самодельного фильтра, либо чего-то еще.
Для этого надо напечатать «raiser ч4б.STEP».

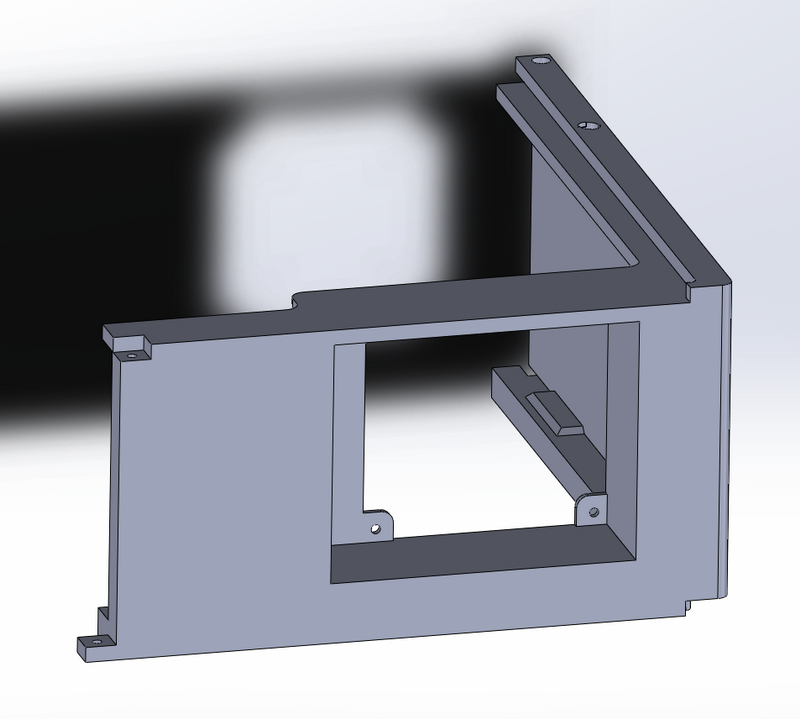

¶ Вариант 3

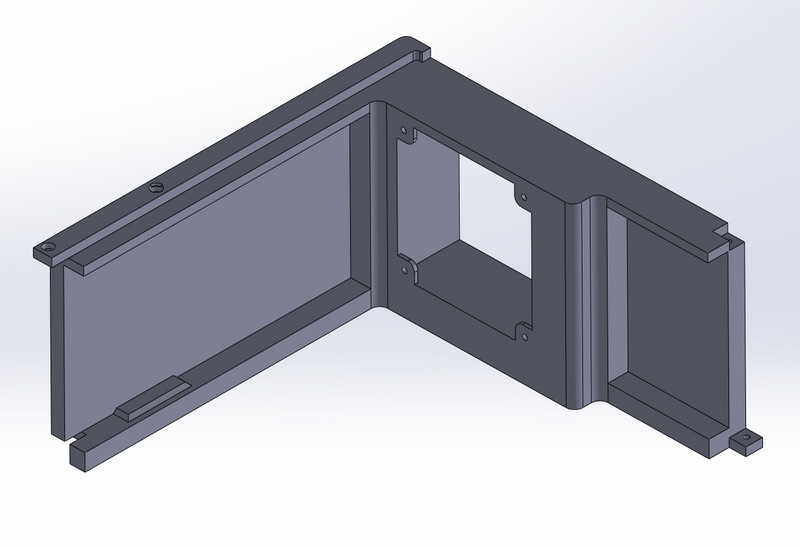

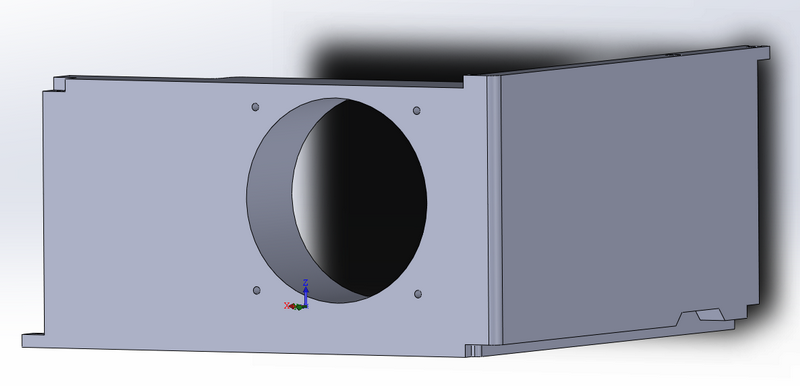

В данном варианте в райзере есть возможность установить 80мм вентилятор на выдув, а паз для установки фильтра отсутствует, но с обратной стороны есть такие же отверстия для крепления вентилятора снаружи или, например, гофры.
Для этого надо напечатать «raiser ч4в.STEP».

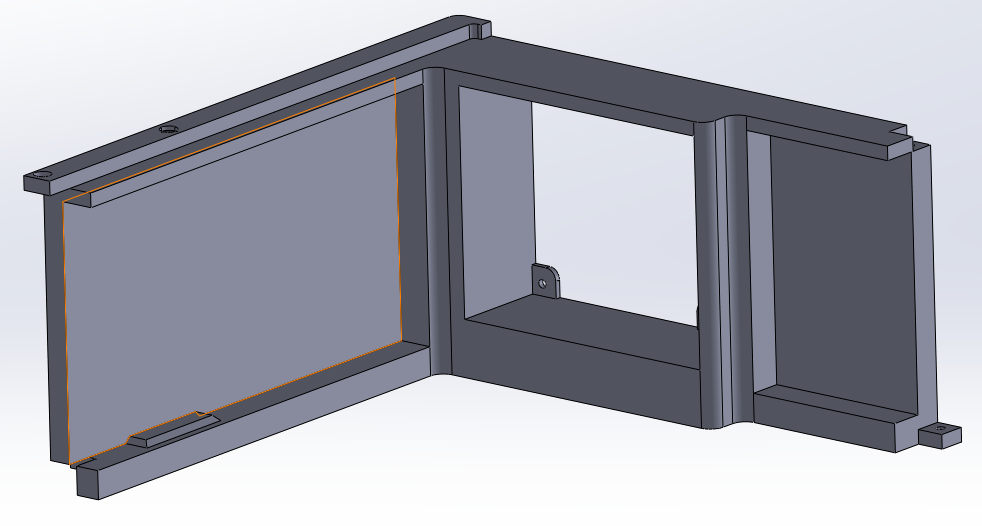

¶ Вариант 4
В данном варианте в райзере есть возможность установить 80мм вентилятор на выдув, а также за вентилятором есть паз 100х80х35мм для установки фильтра QIDI, либо же любого другого самодельного фильтра, либо чего-то еще.
По сути инвертированный вариант 2, только вентилятор крепиться снаружи, а фильтр ставиться изнутри.
Для этого надо напечатать «raiser ч4г.STEP».
¶ Сборка

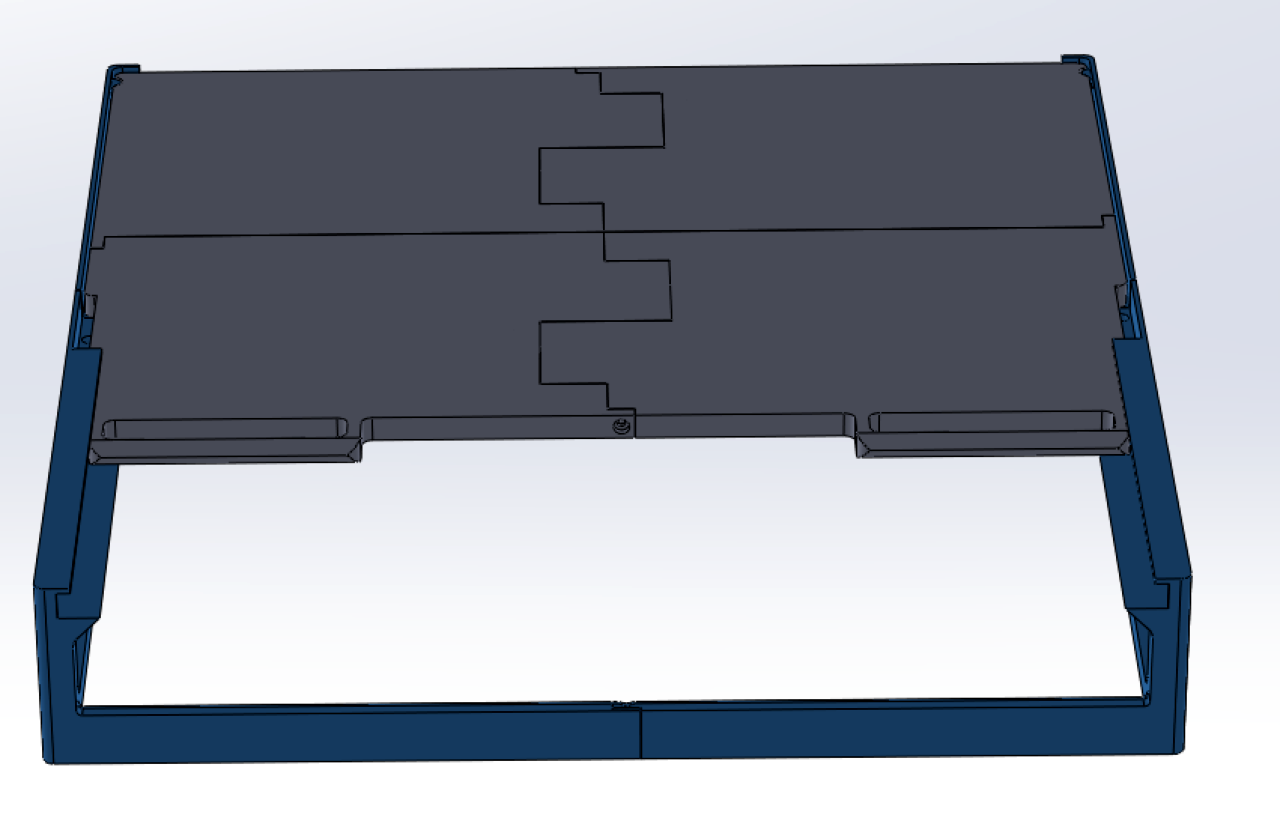

После того как все 4 части напечатаны их необходимо правильно расположить:

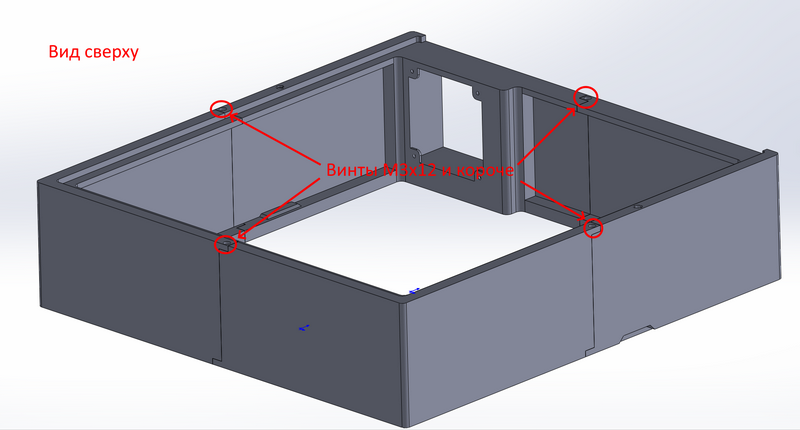

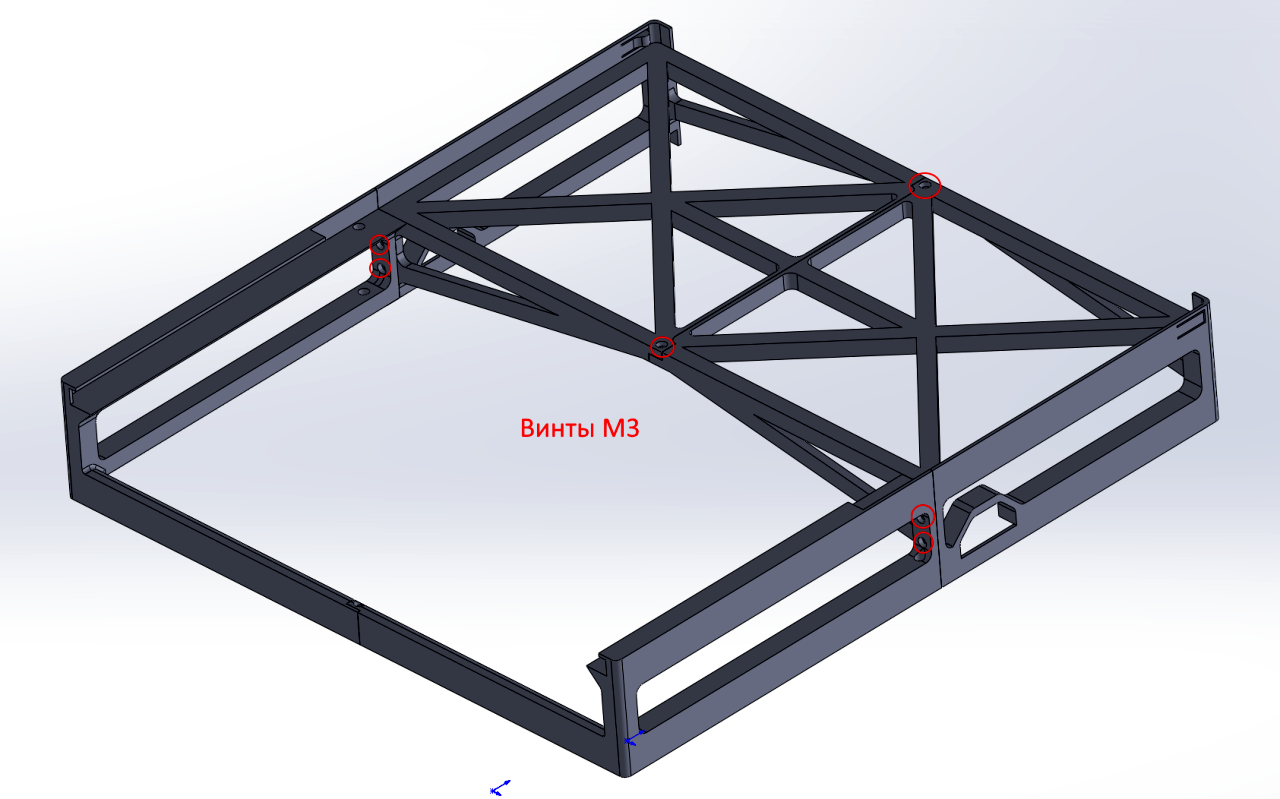

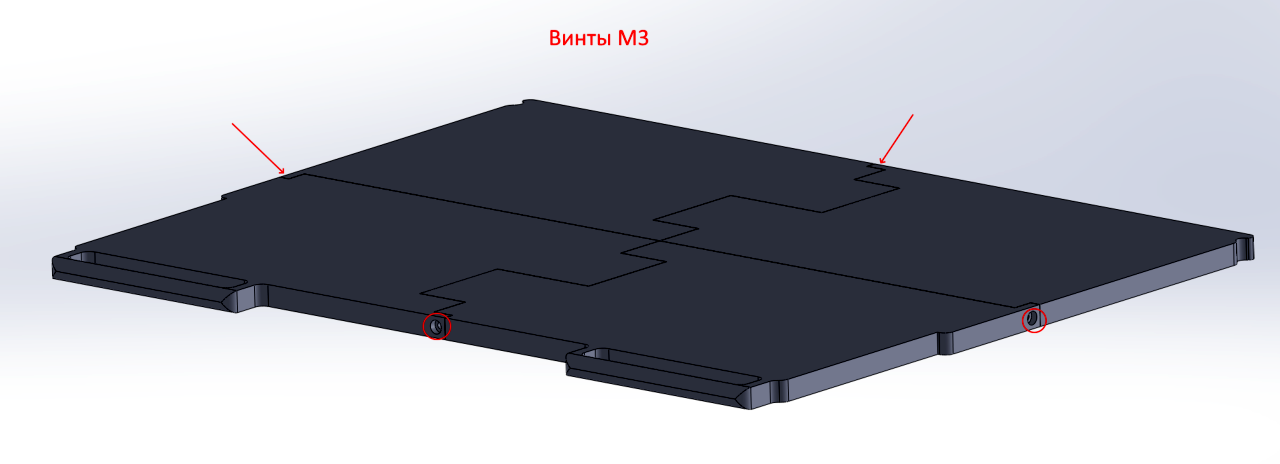

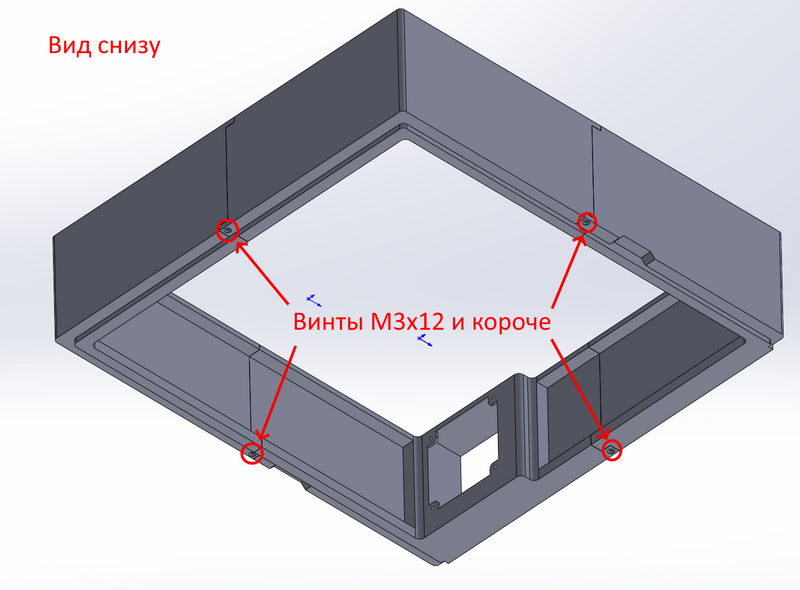

Далее берем винты М3х12 или короче и вкручиваем их прям в пластик:

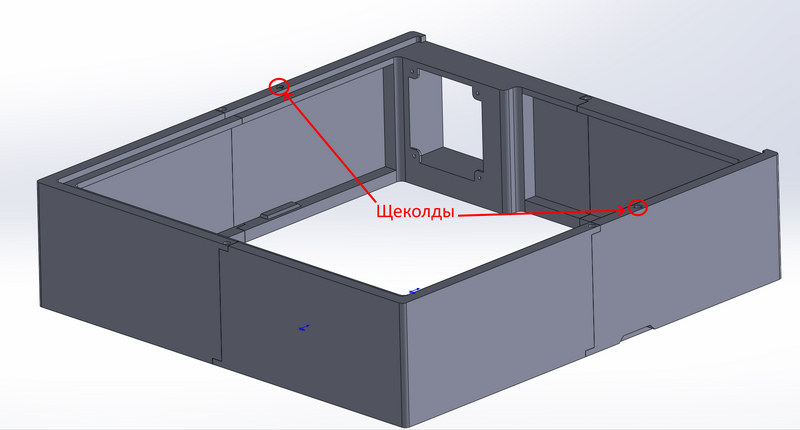

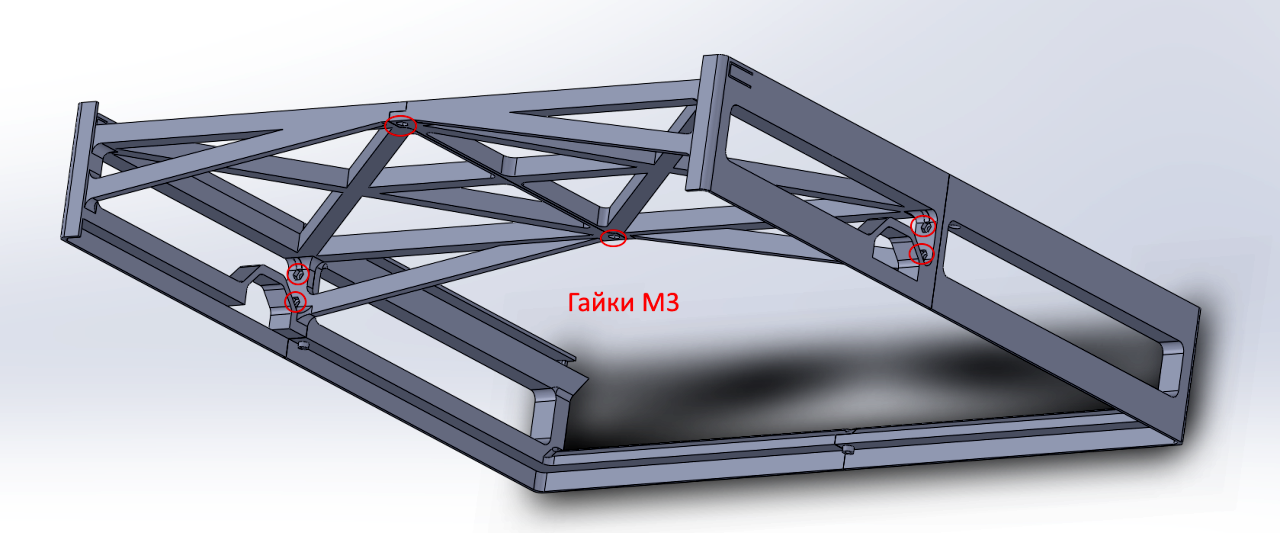

Далее устанавливаем щеколды:
Все, сам райзер собран.
¶ Дополнения

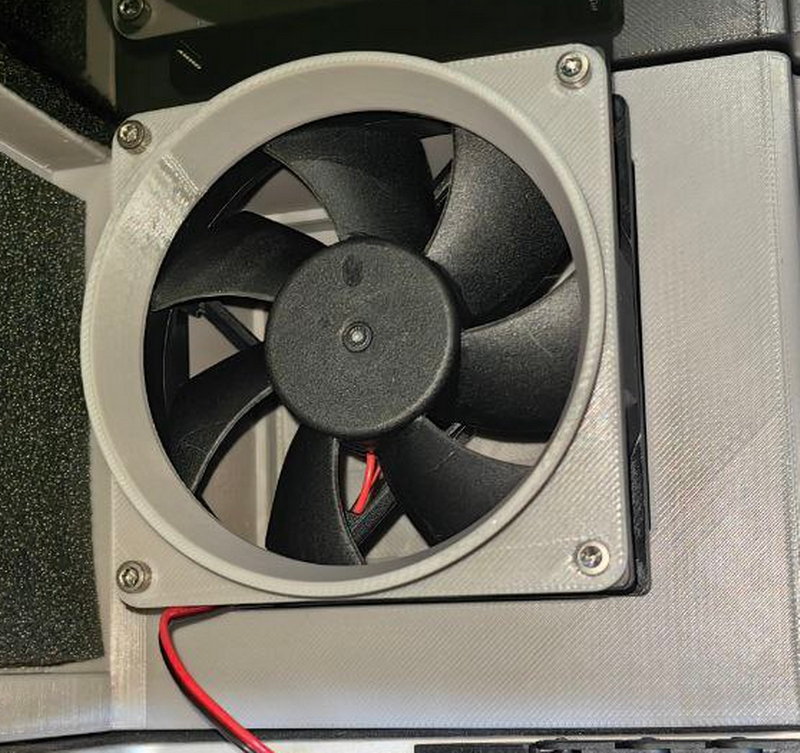

«коллектор для вентилятора 80мм.STEP» устанавливается на вентилятор спереди, где идет забор воздуха, чтобы уменьшить шум.

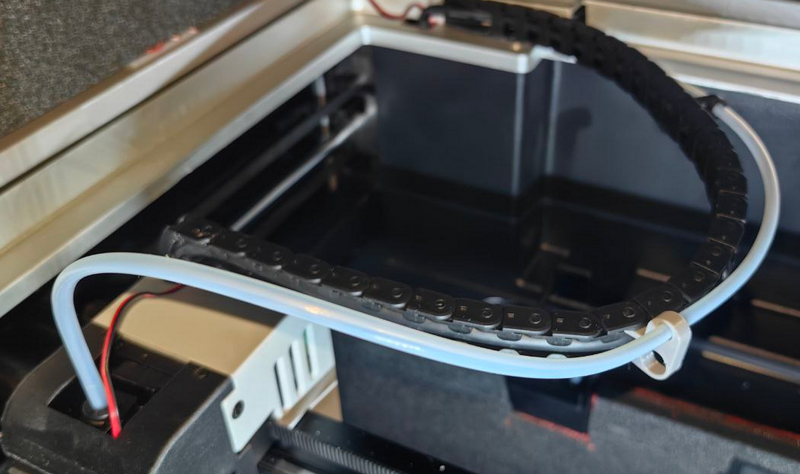

«держатель трубки поднятый.STEP» Используется чтобы приподнять трубку до ее установки в фитинг.

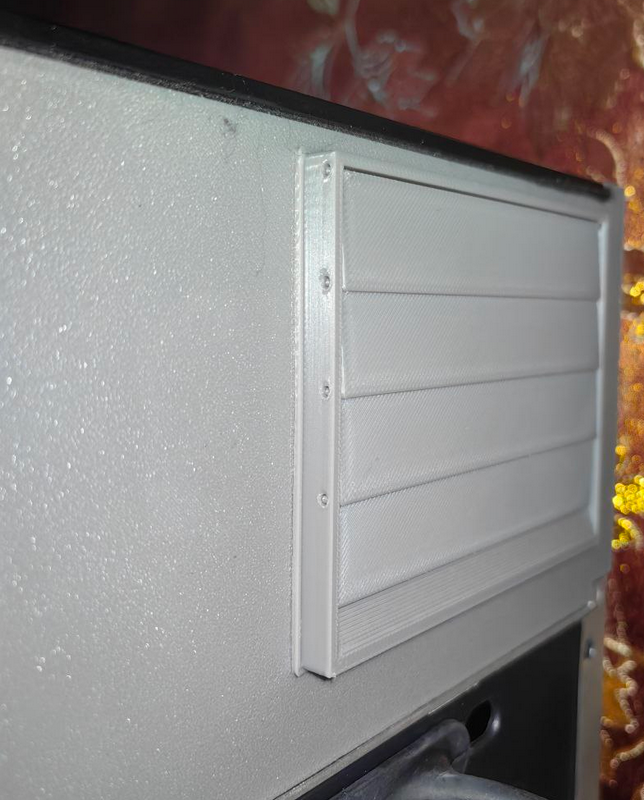

«шторка райзер.STEP» впрессовывается в «raiser ч4б.STEP» с наружной стороны. Не совместим с фильтром QIDI и другими вариантами райзера. При включении вентилятора шторка открывается от воздушного потока и закрывается при его отсутствии.

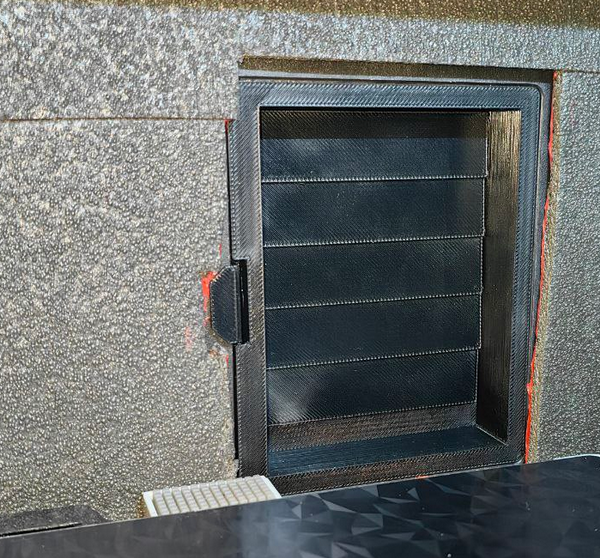

«шторка центр.STEP» устанавливается вместо штатной крышки фильтра. Используйте только если вы переделали вентилятор в центре на забор воздуха в камеру и убрали фильтр. При включении вентилятора шторка открывается от воздушного потока и закрывается при его отсутствии. Ставиться и снимается как стоковая крышка.
Автор: @cerega66
