Сразу скажу, что этот путь довольно непрост, так как потребуется открутить многое и некоторые вещи не совсем очевидно легко снимаются и устанавливаются.
Все фото были сделаны после наклеивания изолятора, так что не удивляйтесь что у вас его не будет.
¶ Правая панель (для принтера левая)

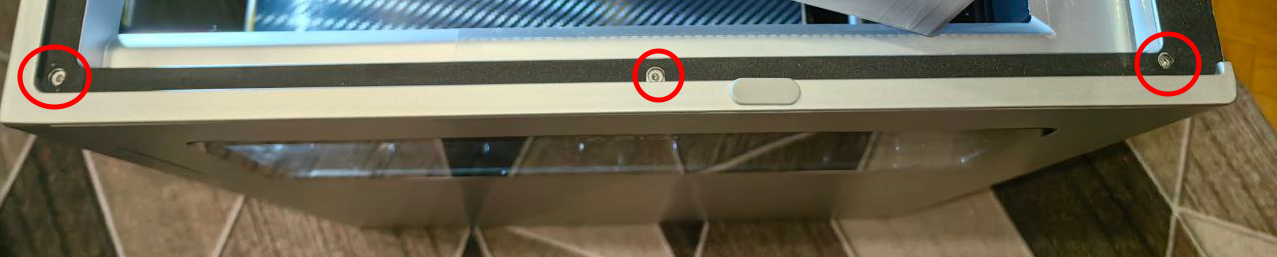

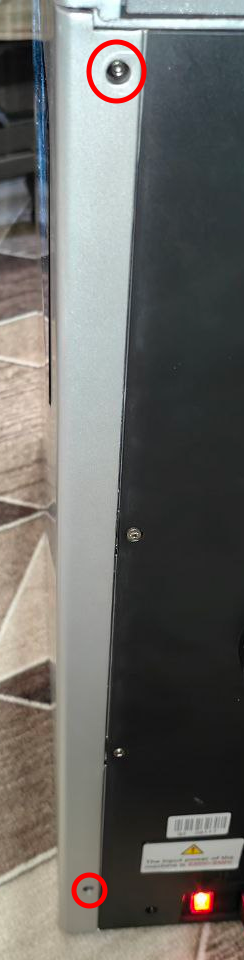

Начнем с самого очевидного. Откручиваем два этих винта:

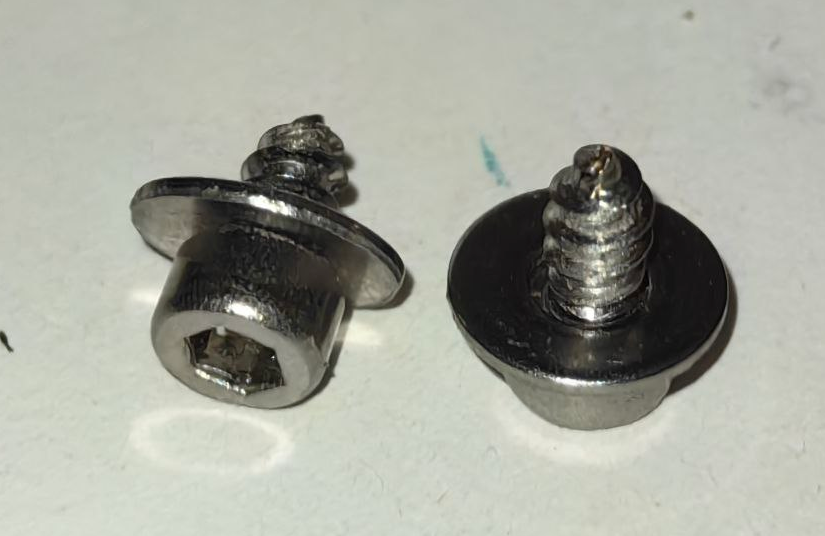

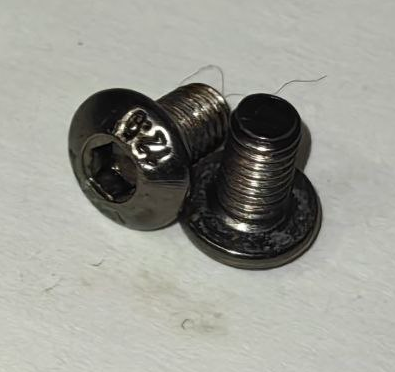

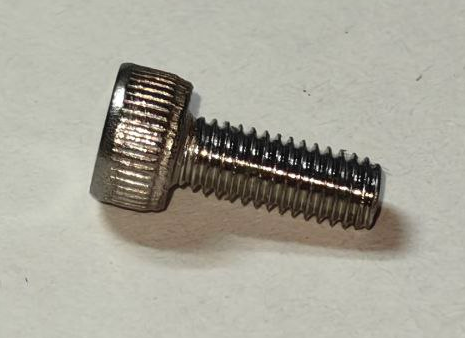

Сами винты:

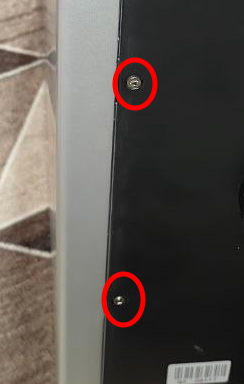

Далее не очень очевидная вещь, откручиваем два этих винта:
Эти винты держат, как и заднюю панель так и боковую.

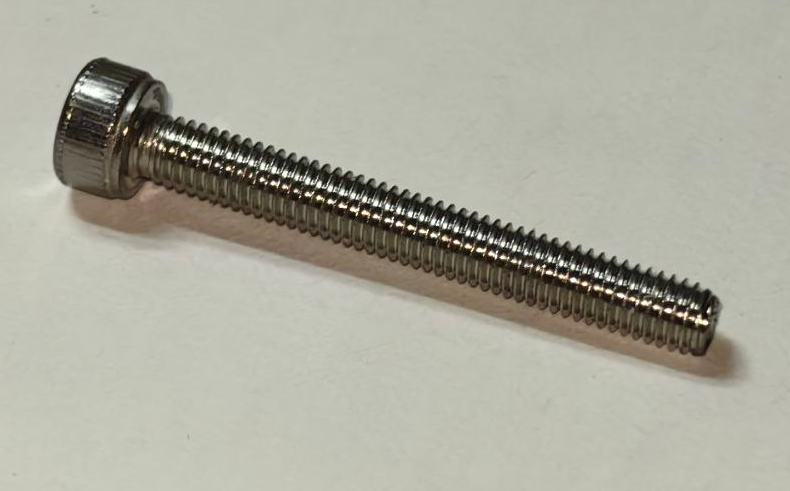

Сами винты:

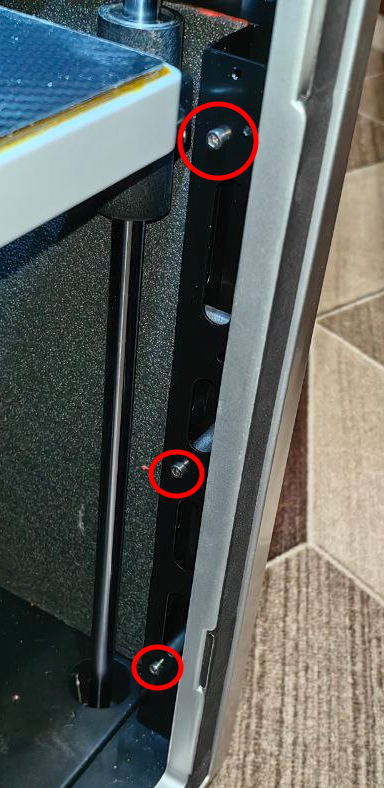

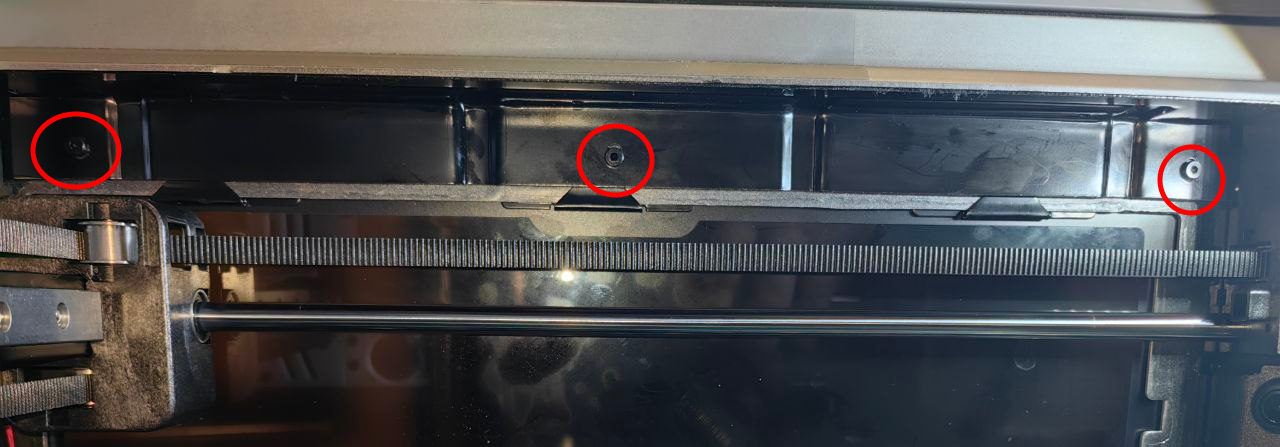

Теперь еще более не очевидная вещь. Откручиваем три этих винта:
У боковой панели сверху куча защелок. Их можно отогнуть, но легче слегка приподнять верхнюю панель.

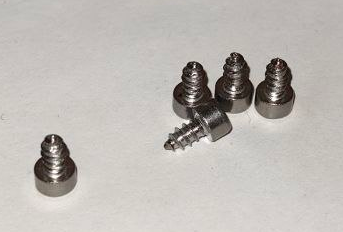

Сами винты:
Дальше пошли внутренние саморезы.
Три самореза в этом месте:

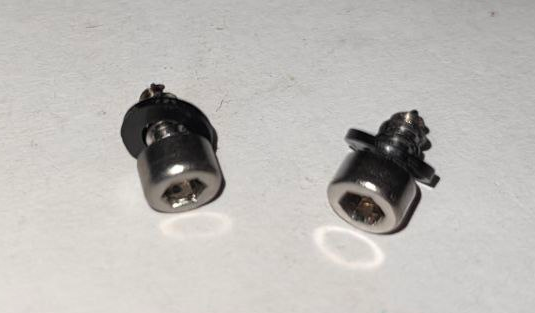

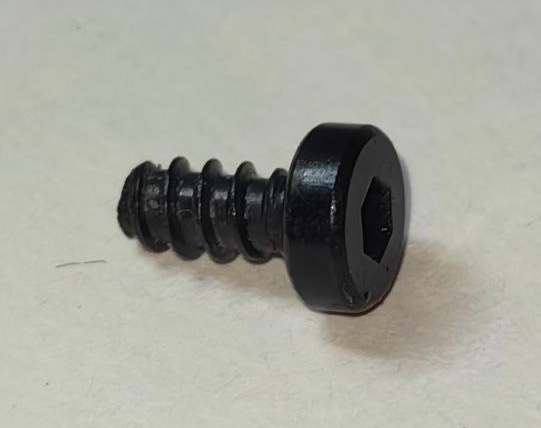

Сами саморезы:
Три самореза здесь:
Сами саморезы:

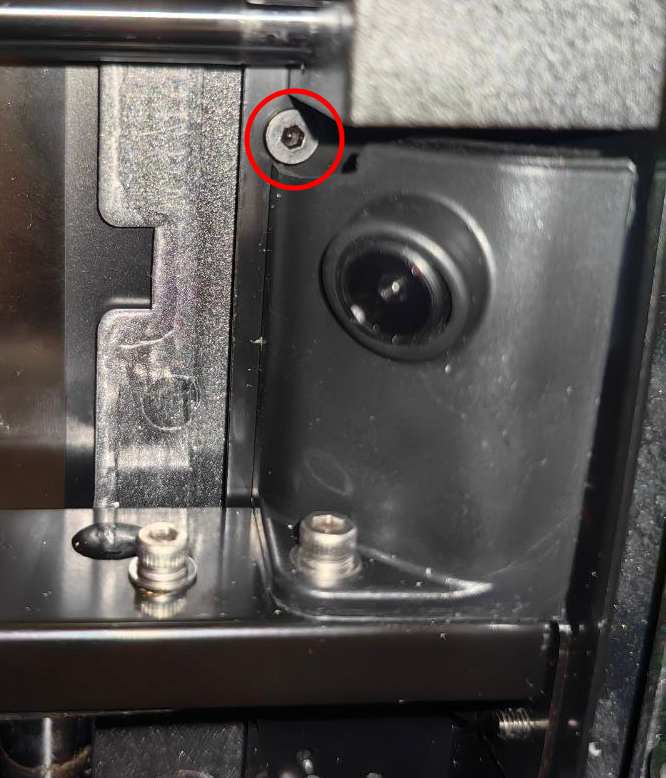

Далее идет саморез который заслуживает звания «спспс» (самый подлый саморез правой стороны):

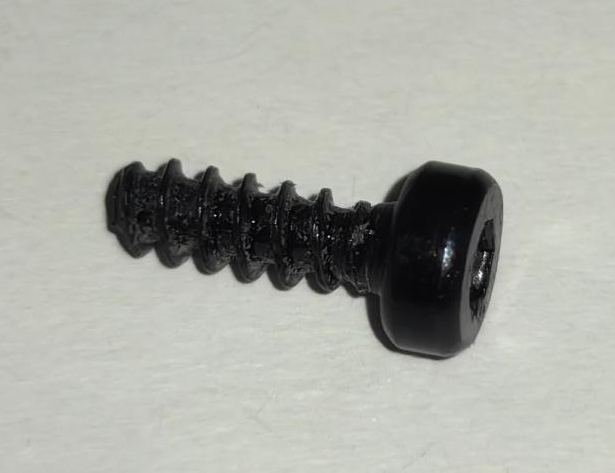

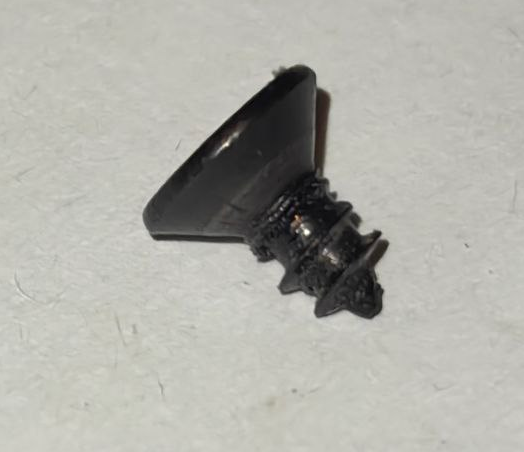

Сам «спспс»:

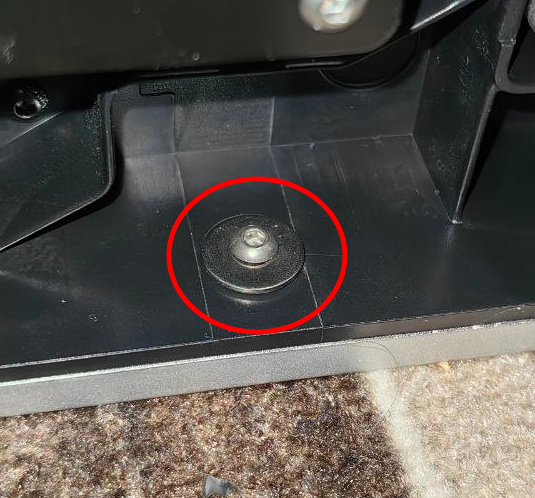

Далее идем под принтер и откручиваем там «нпс» (неудобный и подлый саморез):

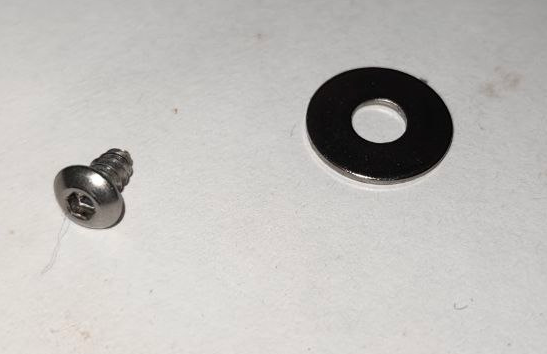

Сам «нпс»:
Дальше у вас есть два пути:
1. Открутить вентилятор на панели сразу и только потом снимать панель.
2. Снять панель и только потом открутить вентилятор.
Так как я пошел вторым путем, то опишу его проблемы.
Сам вентилятор, а точнее его воздуховод, не даст вам снять панель из-за направляющей над ним, по сути вам придется приподнимать принтер с этой стороны, а панель сдвигать вниз, чтобы воздуховод вылез из-под направляющей. Возможно первый путь намного легче.

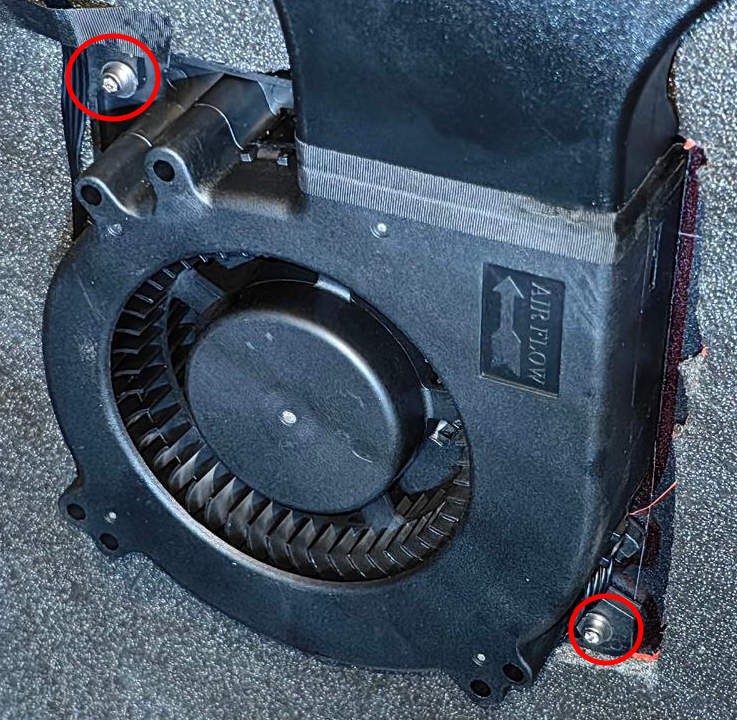

Сам вентилятор снимается откручиванием этих двух саморезов:

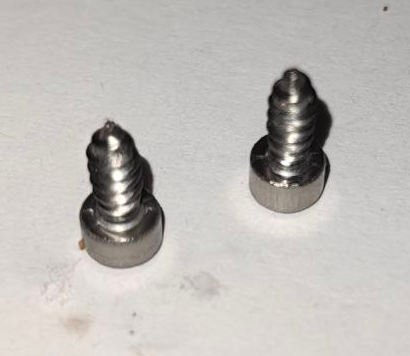

Сами саморезы:

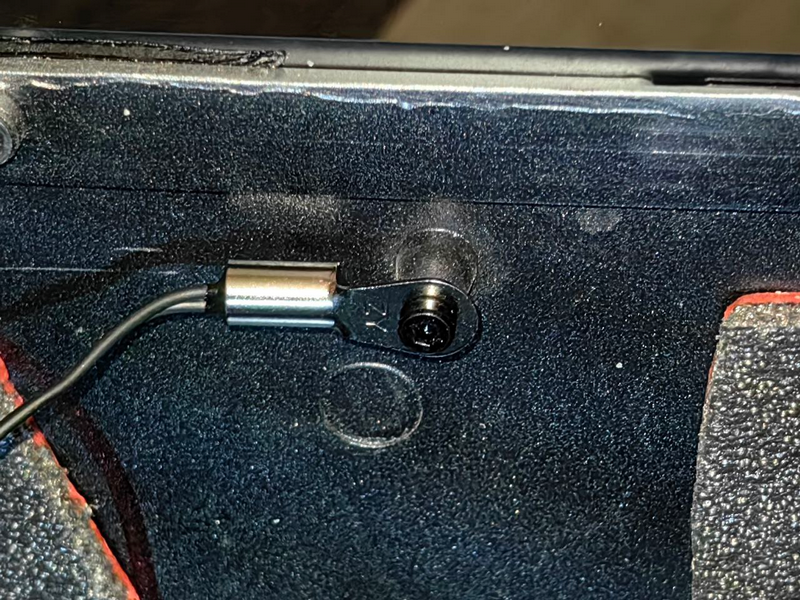

Под воздуховодом находится датчик температуры в камере. Его тоже снимаем:
Сам саморез:
Теперь про то как снять саму панель.
Не смотря на такое обилие винтов и саморезов есть еще две скрытых защелки в левой части панели.

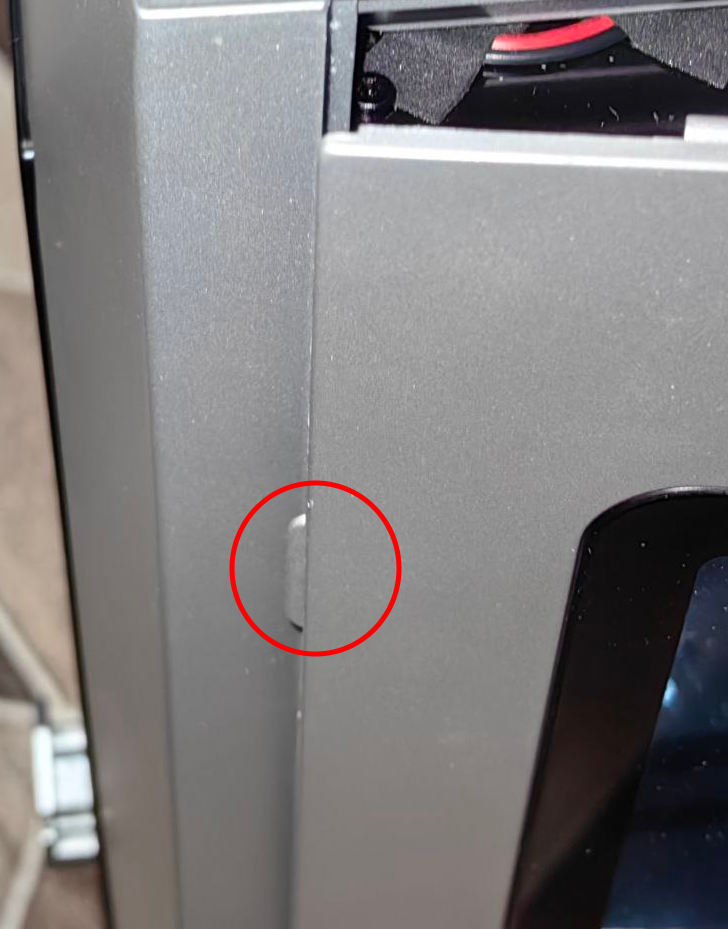

Первая, самая тяжелая:

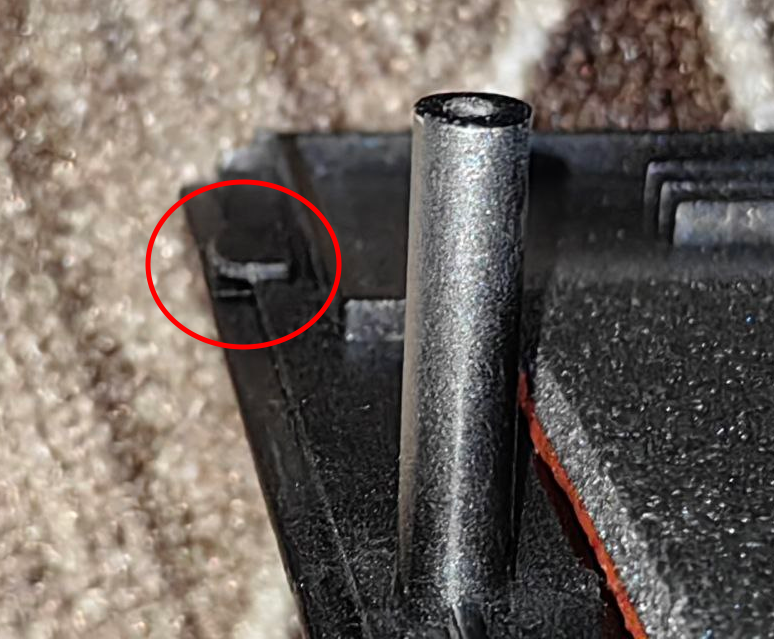

Вторая, самая легкая:
По логике чтобы их убрать надо снять или отодвинуть переднюю панель, но есть одна проблема:
Передняя панель не снимется пока не будут сняты обе боковых. Поэтому тут только поддевание этих защелок шлицевой отверткой или чем-то другим.
На этом все. Сборка в обратном порядке.
¶ Левая панель (для принтера правая)
Так как там почти все зеркально, то опишу только отличия.
Там нет своего аналога «спспс», но придется снимать хост.

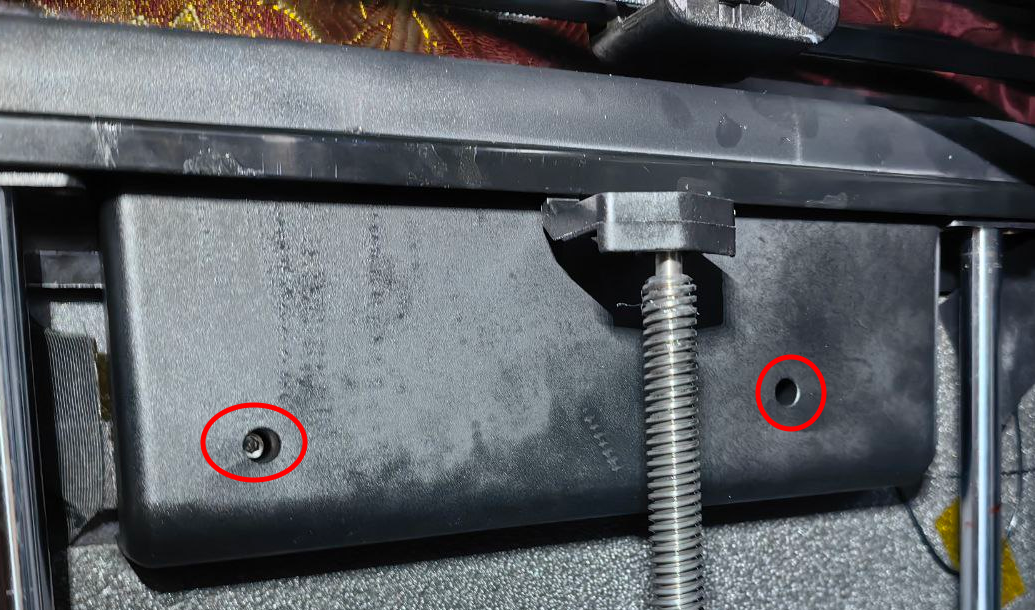

Для этого откручиваем два этих самореза и снимаем крышку:
Сами саморезы:

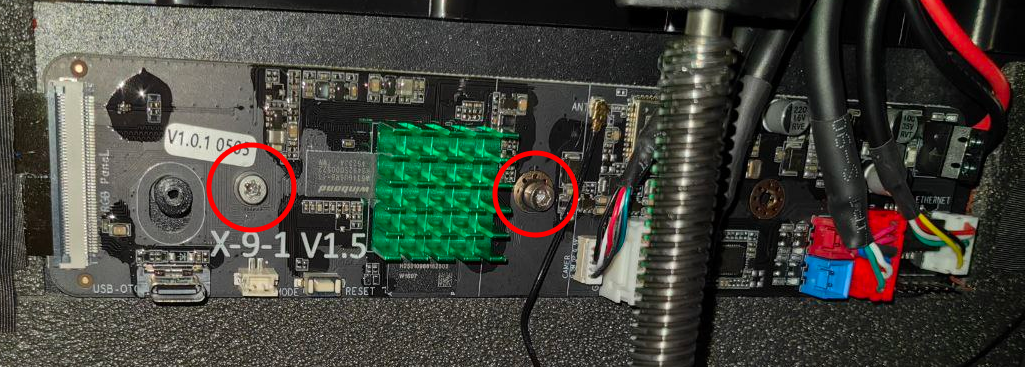

Далее откручиваем саморезы уже с хоста:
Сами саморезы:
Внимание!!! Шлейф к экрану приклеен скотчем к самой панели, так что снимать панель осторожно!
!!! Так же, не забудьте отклеить антенну wi-fi !!!
Далее опять выбор:
1. Снять нагреватель перед тем как снимать панель.
2. Снять нагреватель после снятия панели.
В данном случае это особо роли не играет, нагреватель снимается очень просто.

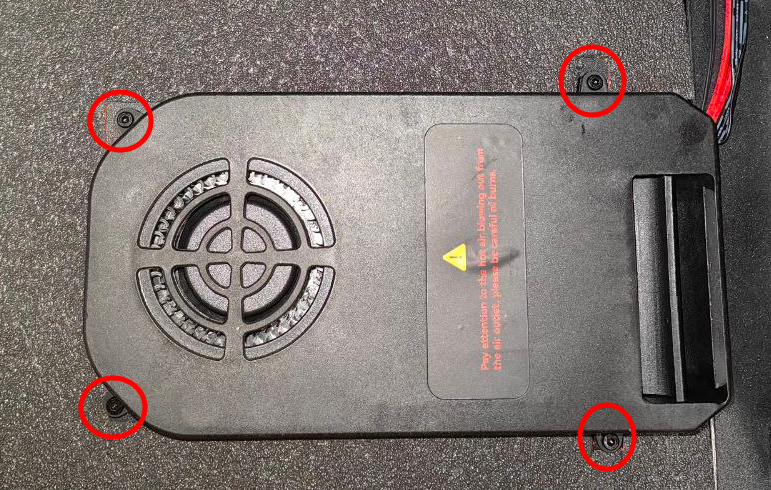

Откручиваем 4 самореза:

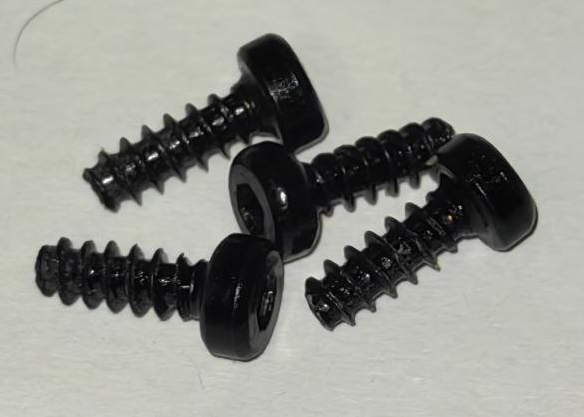

Сами саморезы:
На этом все. Все остальное делается также, как и на противоположной стороне.
