¶ Вариант 1
Предлагаю, на мой взгляд, более удобную конструкцию мусорки.
- Не нужно заглядывать за принтер, чтобы проверить наполненность. Все на виду.
- Нет лишних арок, об которые застревает сброшенный мусор и может забить выходное отверстие из принтера.
- Лоток легко снимается для очистки и легко позиционируется на заданное место за счет магнитов
Конструкция из двух моделей: Лоток, "Спуск мусора", каждая печатается отдельно.
Лоток съемный, держится на двух магнитах к детали "Спуску мусора".
В моем примере, я использовал магниты 3 мм в диаметре и 2 мм толщиной. В детали спуска установлено по два магнита, чтобы усилить притягивание. Т.е. всего 4 магнита. В лотке 2 магнита, т.к толщина стенки 3мм.

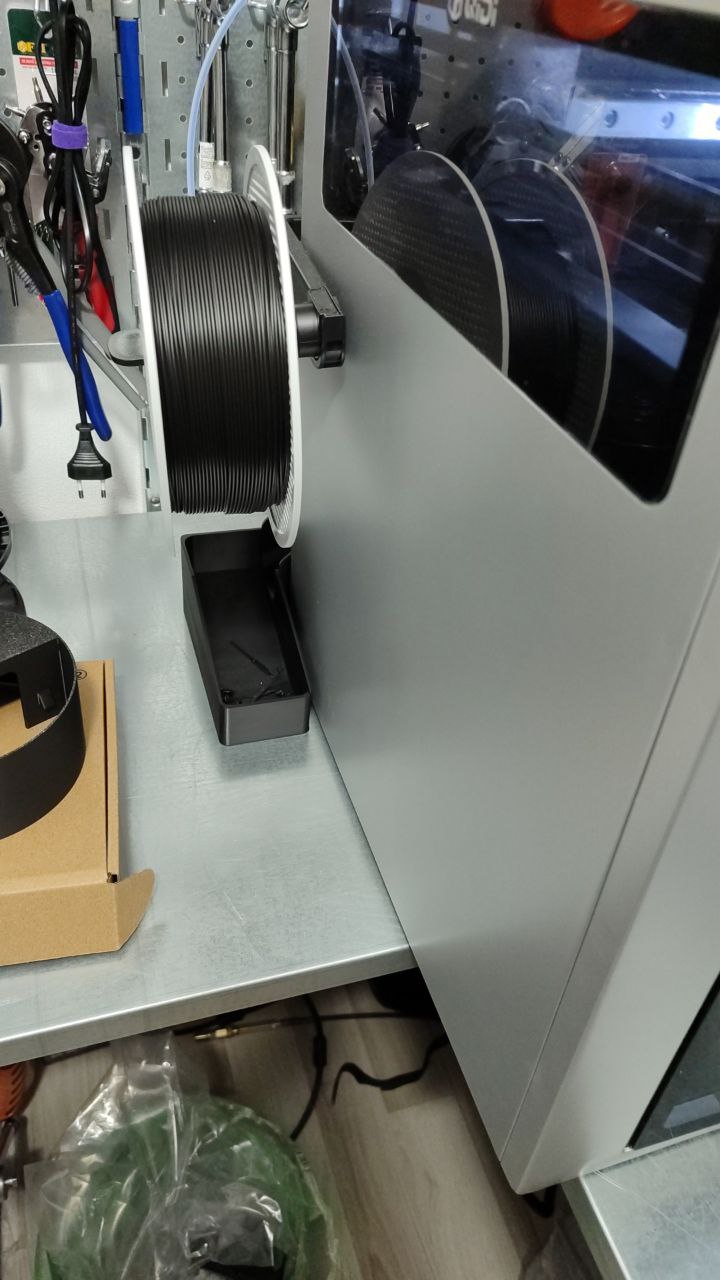

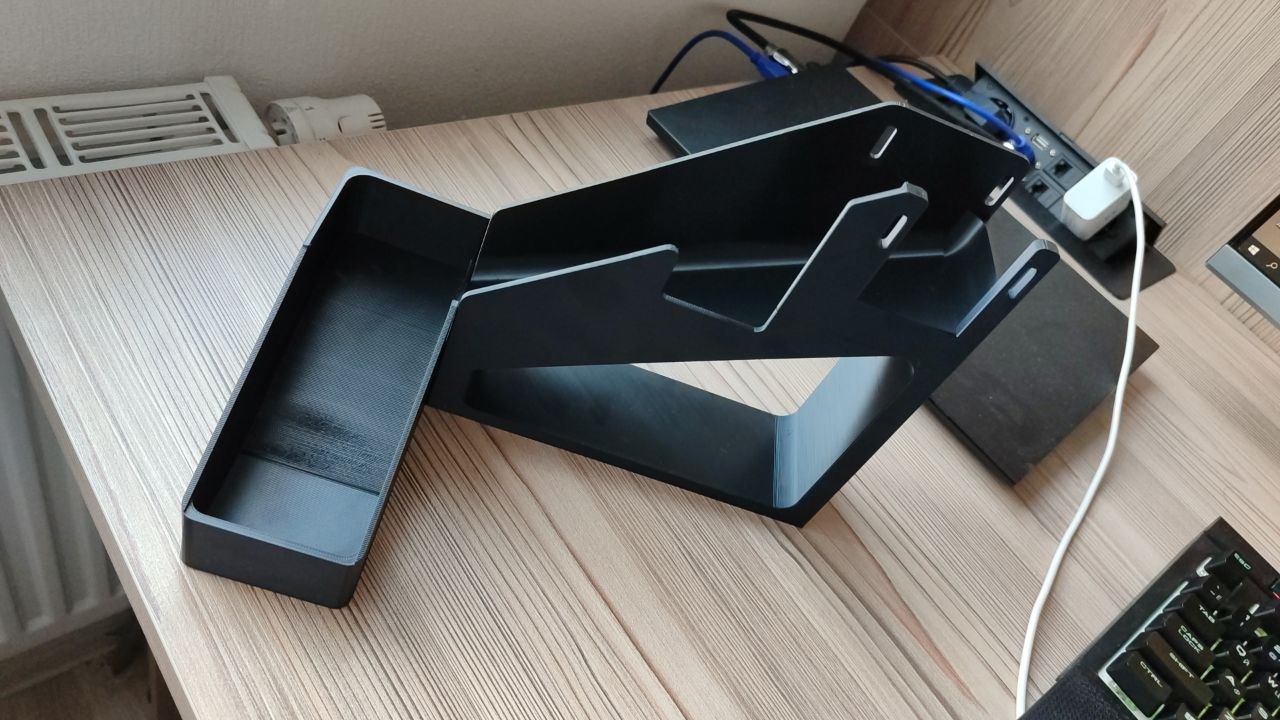

Лоток в сборе:

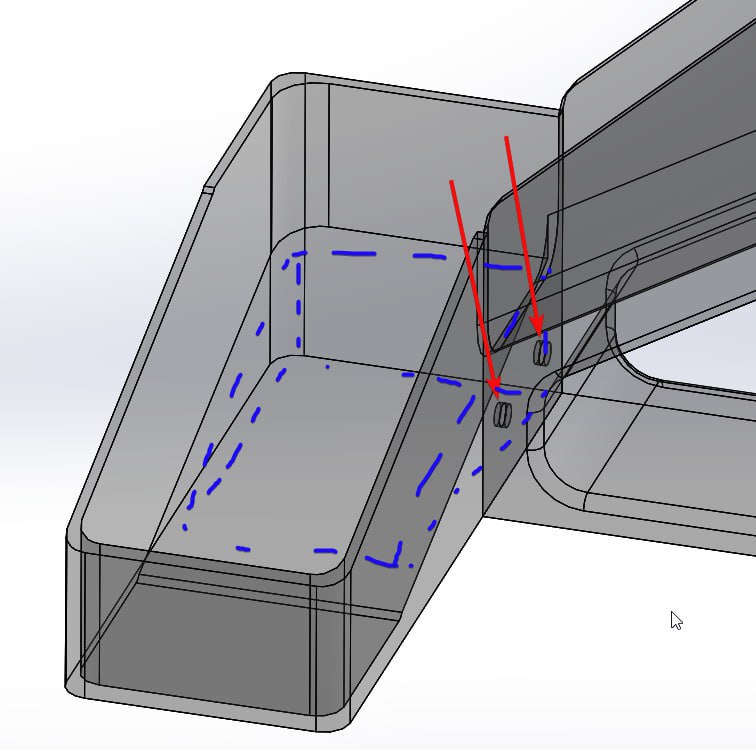

Модель конструкции:

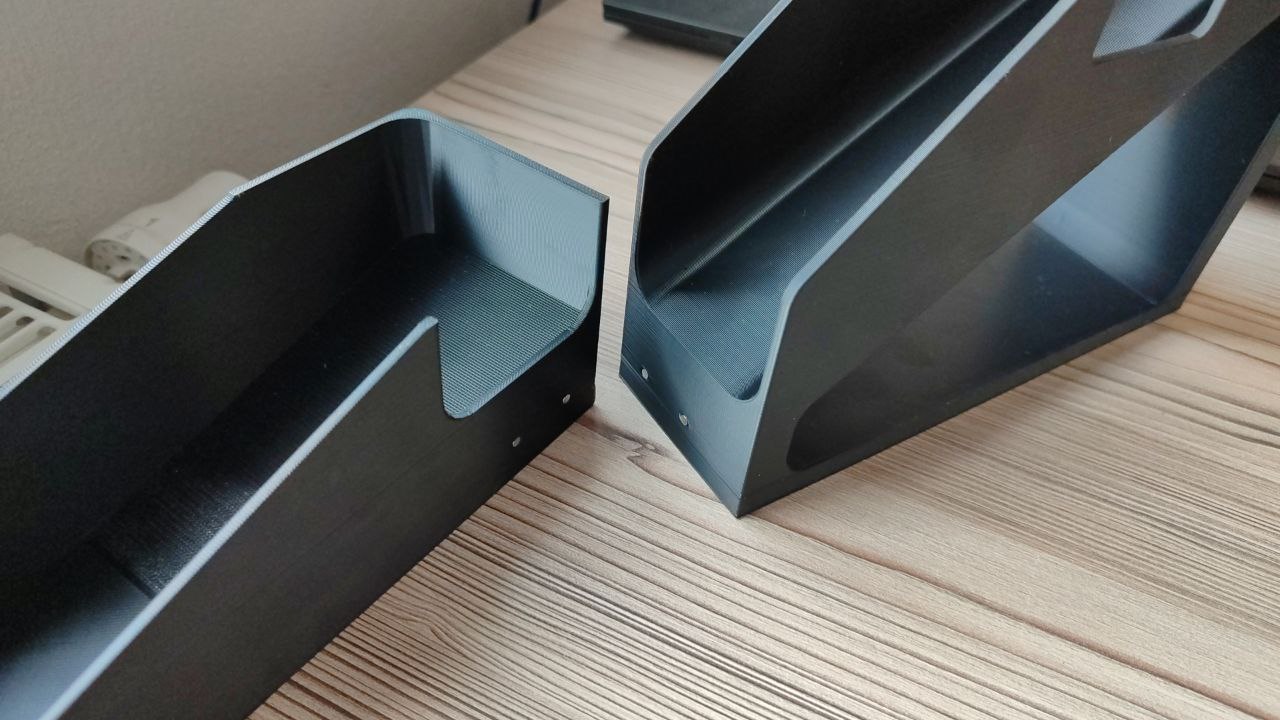

Места крепления магнитов
¶ Чертежи и модели:
Модель Лотка с магнитами 3х2мм круглые
Модель "Спуск мусора" с магнитами 3х2мм круглые
Чертежи выполнены в Компас-3D v.23
Чертеж лотка без магнитов STEP
Чертеж спуска без магнитов STEP
В чертеже сборки сопоставлены две модели относительно друг друга, так, как это будет стоять у принтера и по месту намечены отверстия для установки магнитов. В этом чертеже удобно изменить формы и размеры отверстий для магнитов.

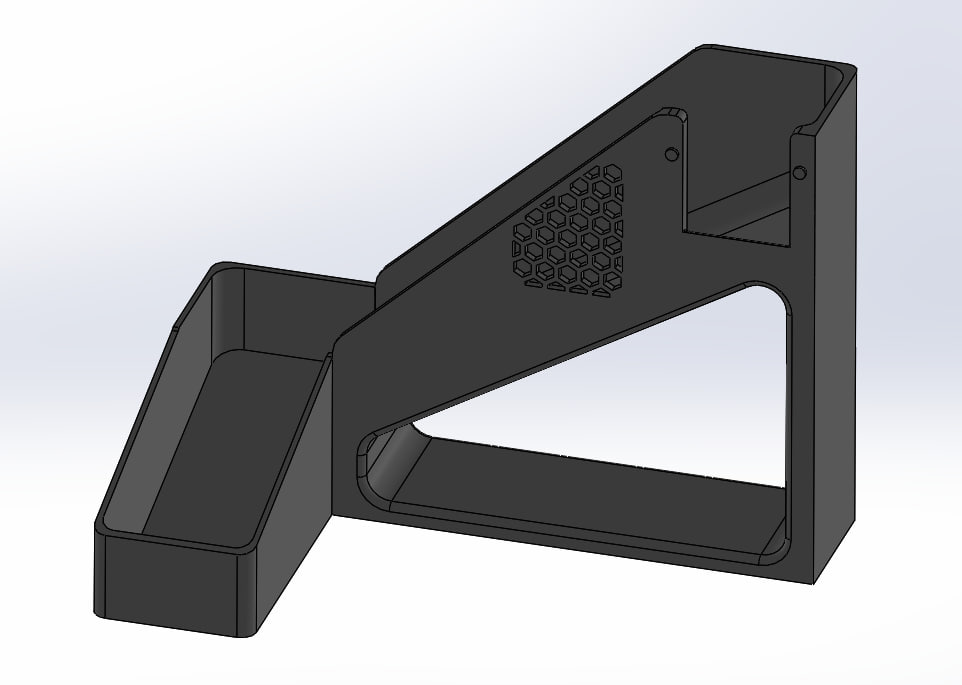

¶ Вариант 2 от Александра Семко

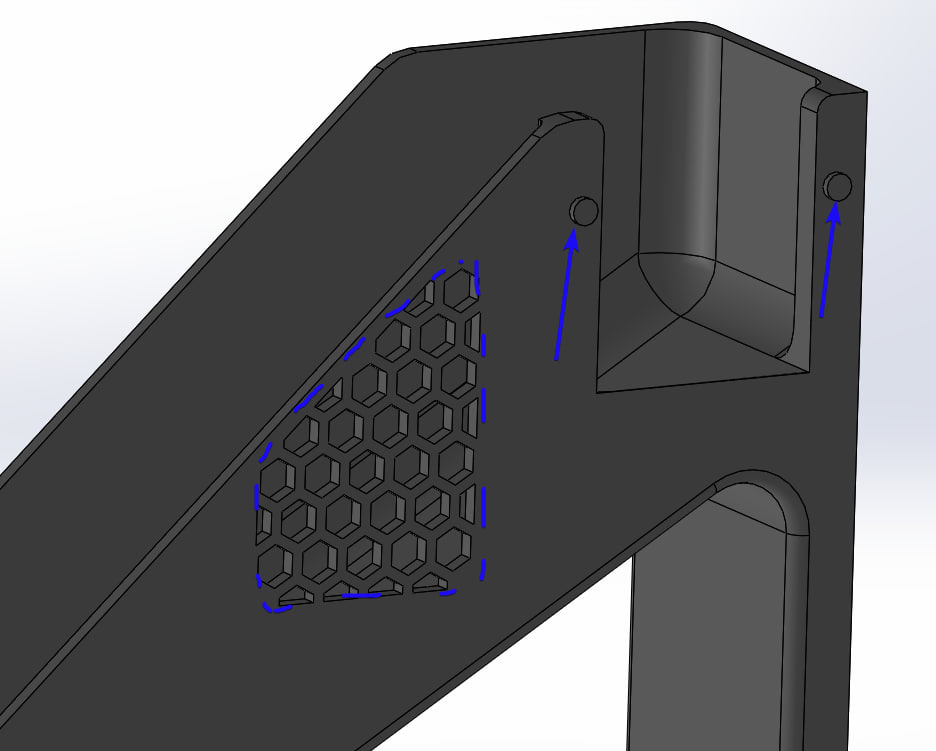

По мелочи переработано (Добавлено: отверстия под магниты ф5 мм на всех частях, скруглены углы, добавлена перфорация, убраны полости для поддержек)
Автор: @GrizzlyRusso
