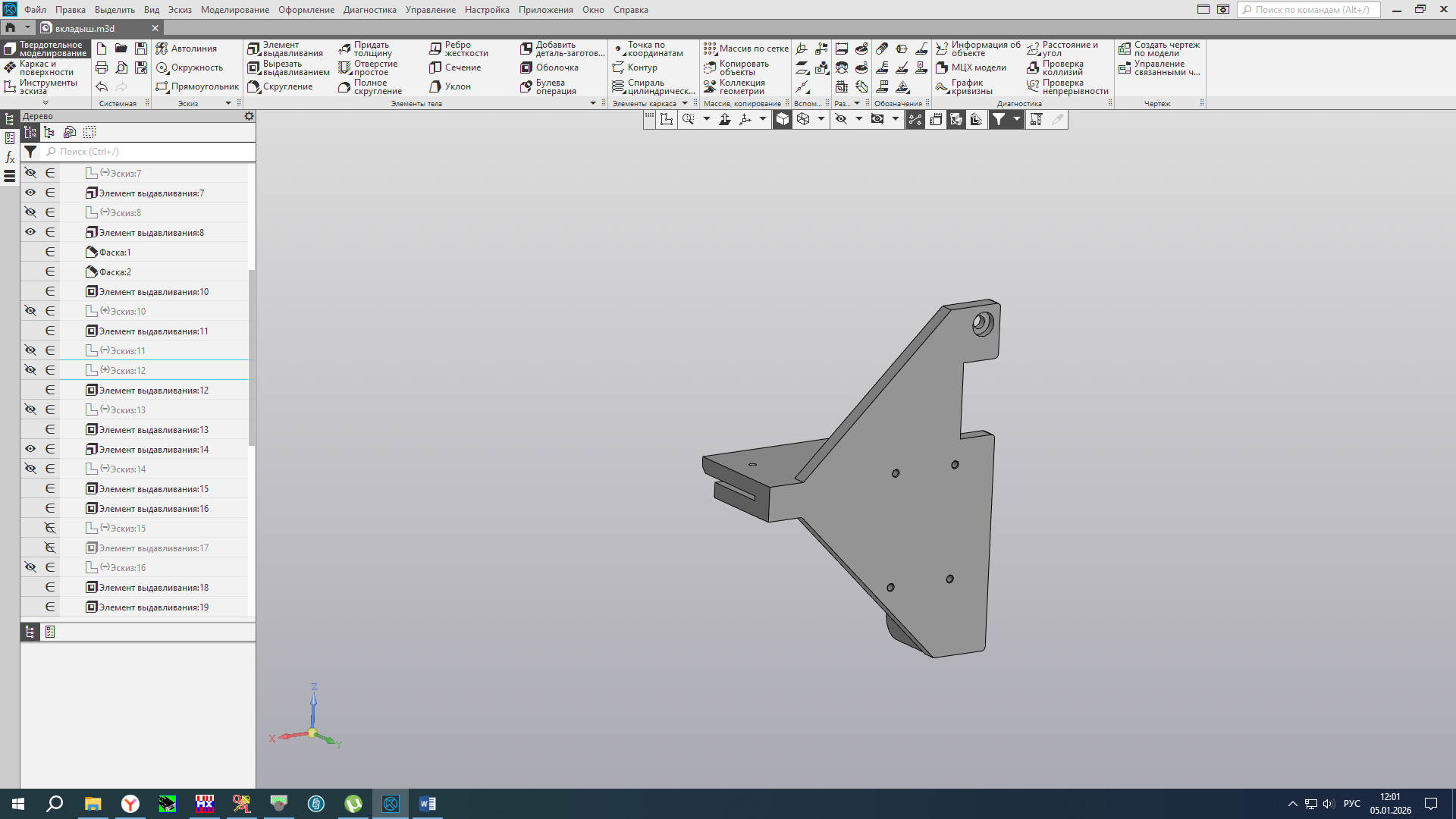

Общий вид вкладыша.
Вкладыш дает жесткость крепления держателя кронштейна катушки, за счет крепления к элементам металлического каркаса принтера. Дополнительно понадобится один шуруп 3х10мм, такой же какими крепится держатель кронштейна к задней крышке.

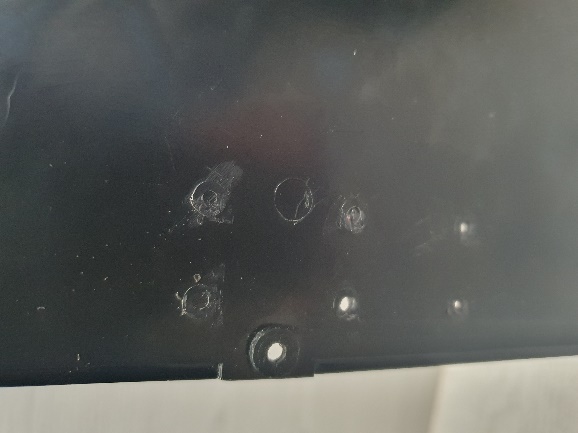

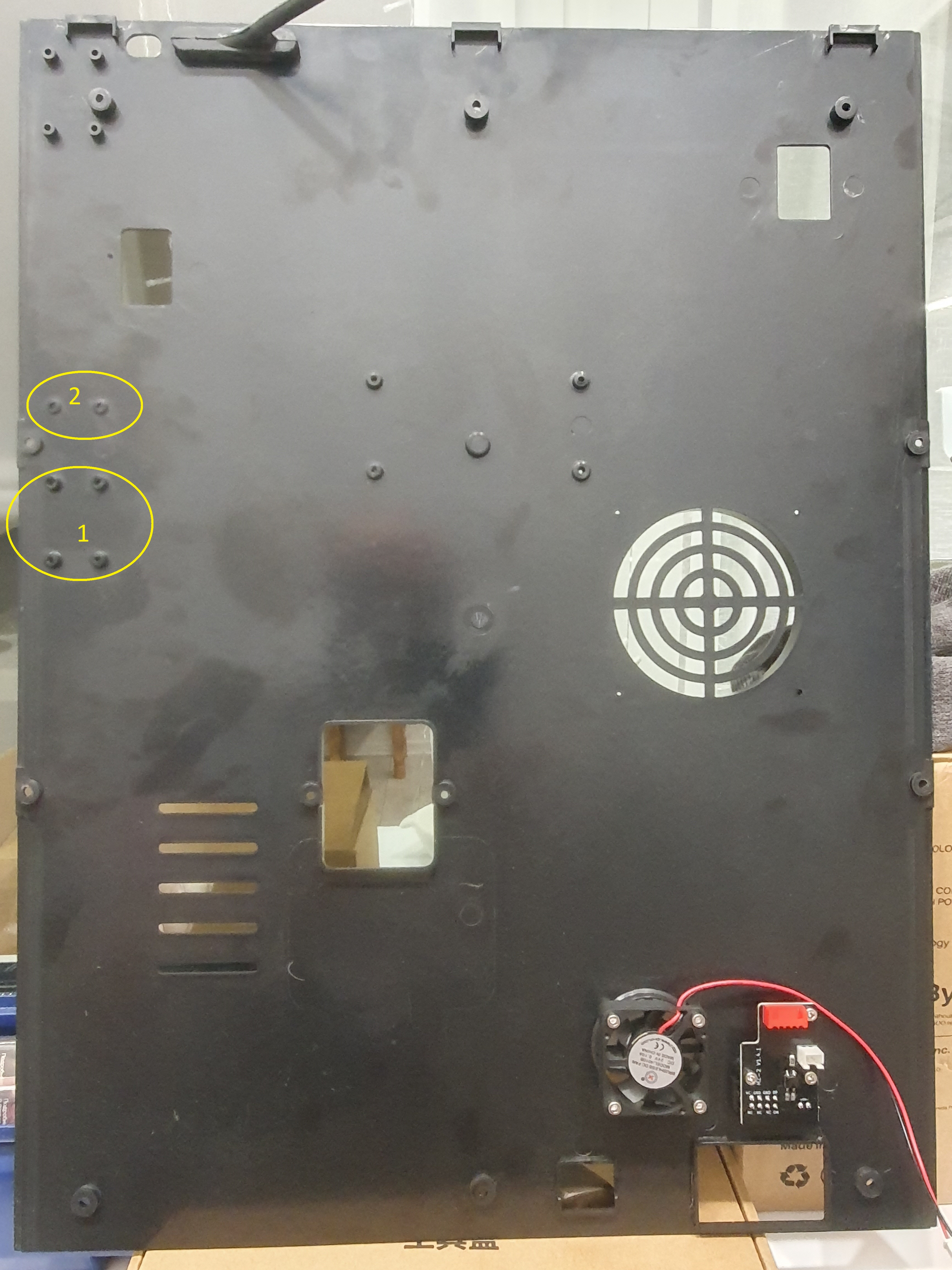

Для установки вкладыша необходимо снять заднюю крышку (как снимать есть описание в статье по модернизации охлаждения). Далее необходимо срезать до плоскости крышки элементы (1) на обратной стороне крепежных отверстий держателя кронштейна катушки и рассверлить эти четыре отверстия до 3 мм. Также срезаем два выступающих элемента (2) над крепежными отверстиями.

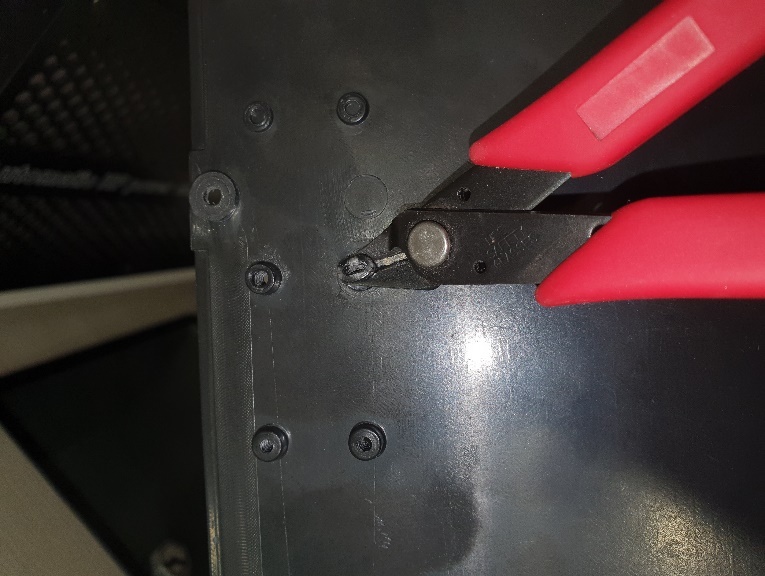

Я использовал для этого кусачки и канцелярский нож.

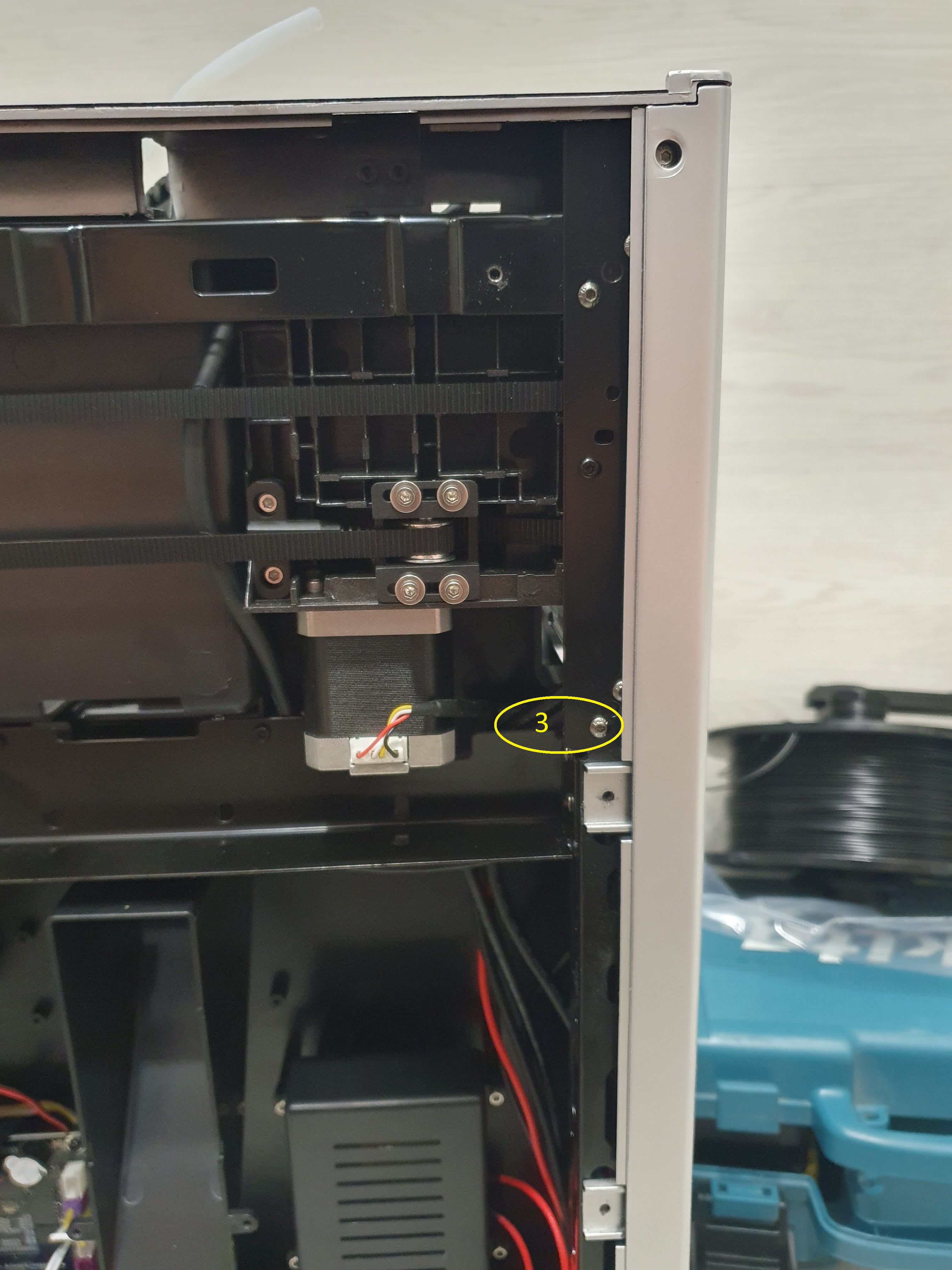

Откручиваем винт (3)

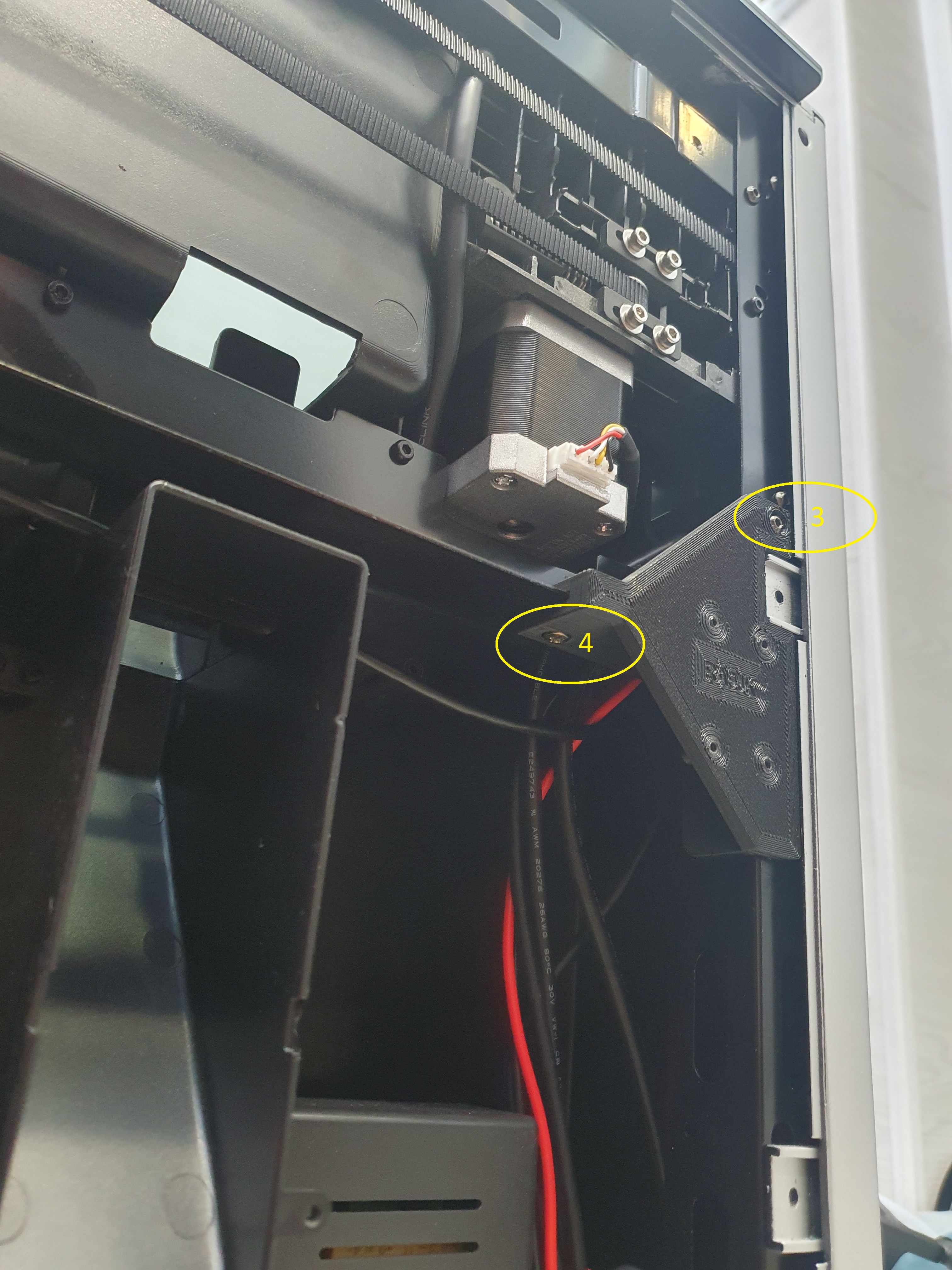

Устанавливаем вкладыш, сдвигаем его до упора вправо. Закручиваем винт (3), и снизу закручиваем дополнительный шуруп 3х10 мм (4).
Устанавливаем заднюю крышку, прикручиваем крепление кронштейна.
Автор: @johny_nk
