¶ Переделка хотенда QIDI Plus 4 на клон хотенда BambuLab X1C (Хотенд Tuozhu 2.0).
ДИСКЛЕЙМЕР! Данная модификация не является рекомендацией или призывом к действию, а инструкция только для тех, кому жизненно важно переделать под хотенды от BambuLab. Все изменения вы делаете на свой страх и риск и под личную ответственность!!!
|
|
- дополнительно понадобятся винты М3 16 -4шт

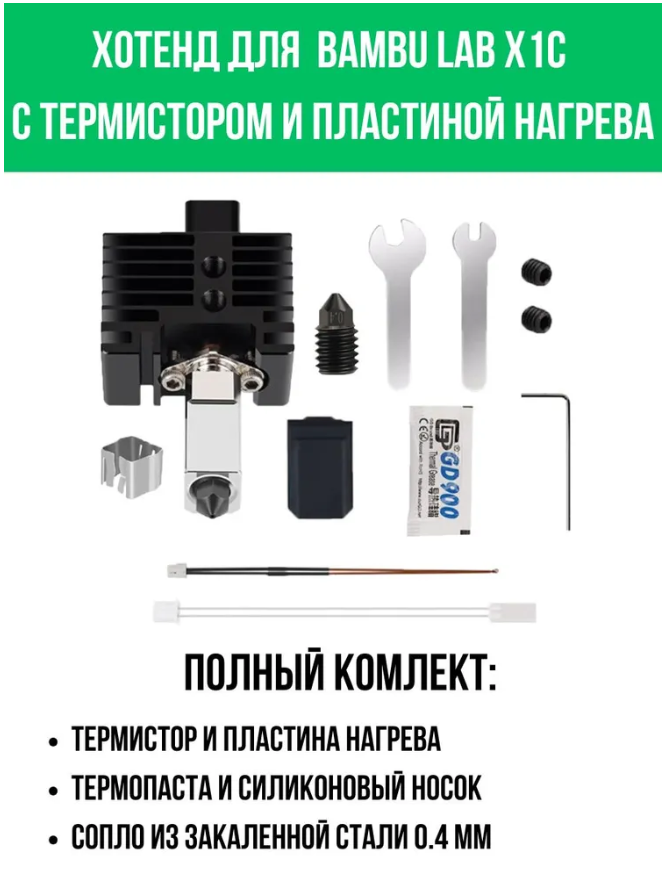

-зачем это всё? штатный хотенд от 5 до 10 тысяч (на начало марта 2025), в зависимости от сроков доставки. Клон бамбу был в наличии за 1300 с доставкой «завтра», большой ассортимент сопел.
-сильно не тестировал, но объемный расход меньше чем у штатного. надо иметь ввиду.

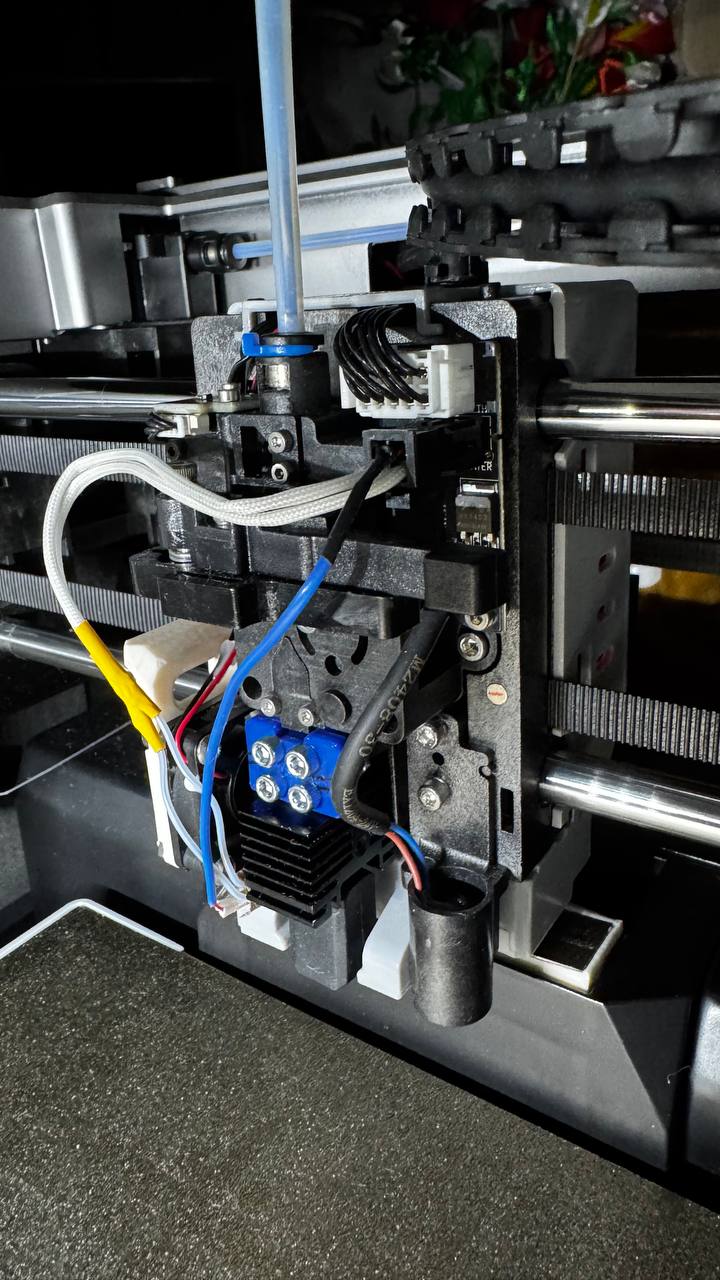

- (у меня старый сломаный хотенд, по-этому я пишу с поправкой на это) . Обрезаем провода штатного нагревателя примерно посередине, также поступаем с проводами от нового нагревателя. Скручиваем, пропаиваем, изолируем термоусадкой.

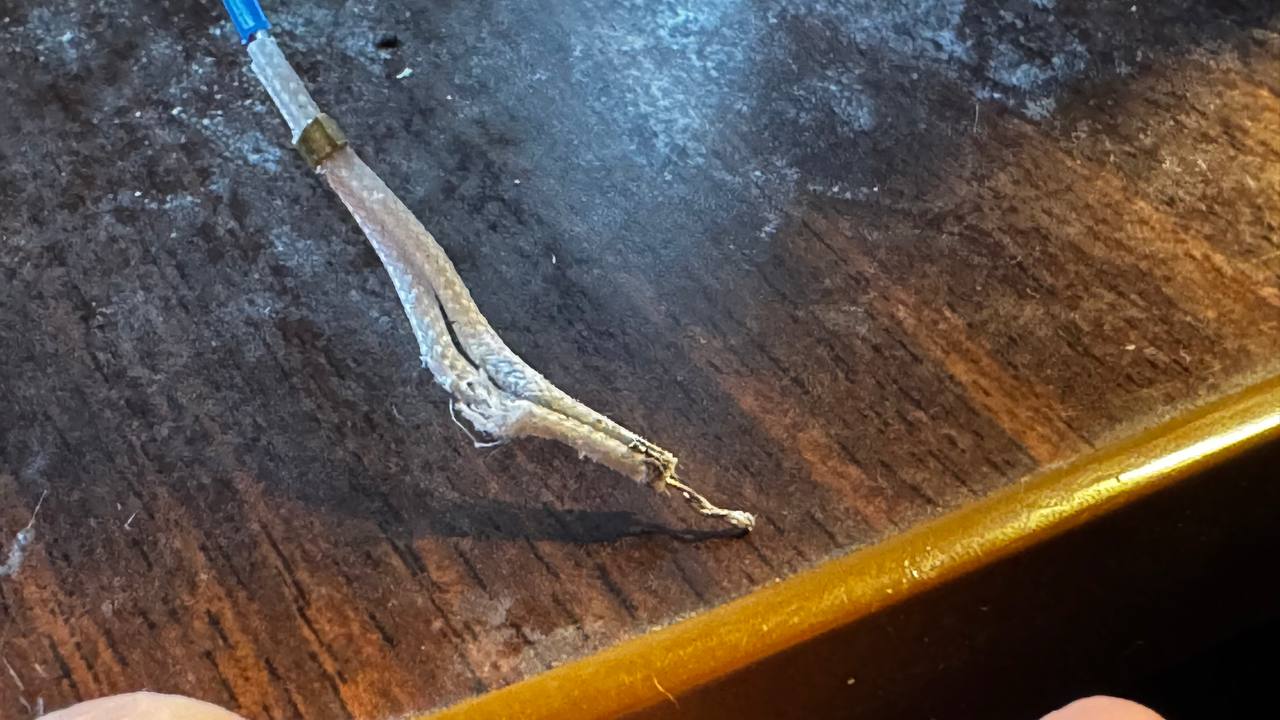

- выбрасываем термистор от нового хотенда, рассверливаем отверстие примерно 2мм, обмазываем термопару комплектной термопастой засовываем в отверстие (термопара Тип К. Вешне она похожа на закрученую проволочку с каплей сварки на конце) . Я вырвал из старого сломанного хотенда, купил еще 2 шт для тестеров !!! еще не тестировал, поидее должно работать. У кого нет штатного разъема-разъём хотенда QIDI - ??? Molex Micro-Fit MX3.0 2x2P !!!Male . Кримпер вам в руки.

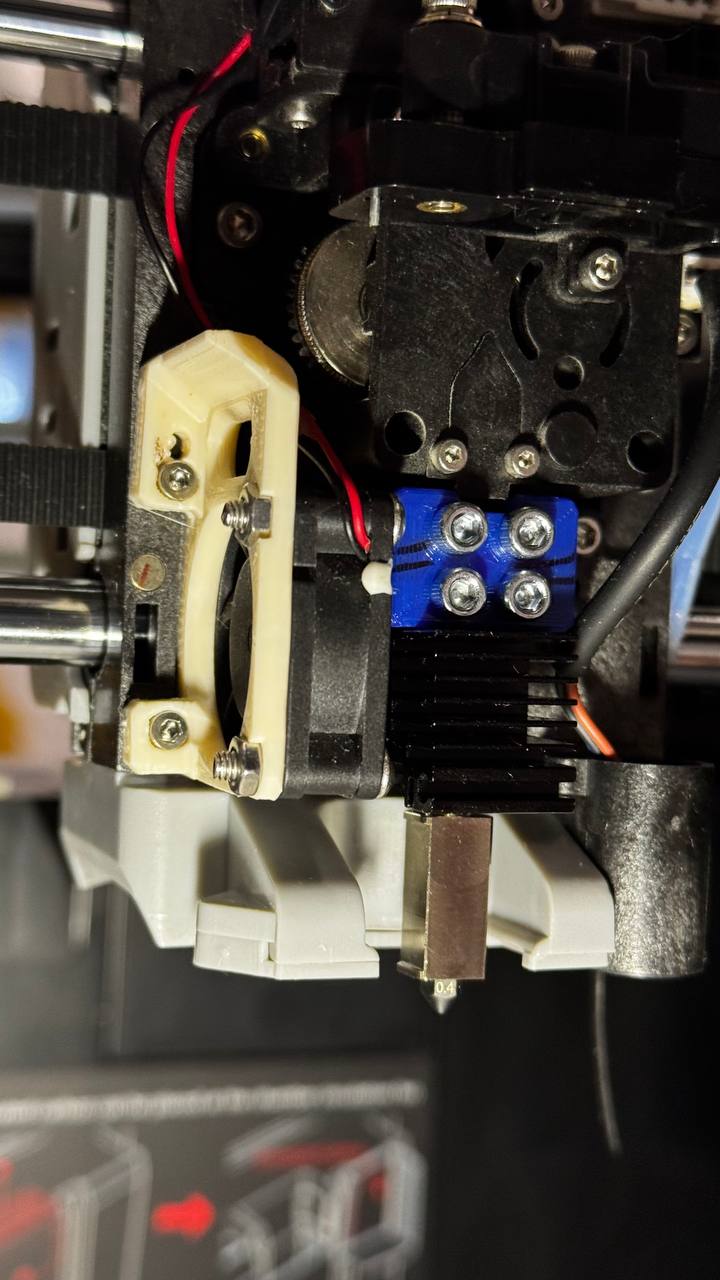

-качаем модель проставки и желательно кронштейн вентилятора хотенда , т.к. радиатор получается сильно ниже воздушного потока. Кронштейн свой рекомендовать не могу, тк где-то накосячил с размерами, чтобы установить крышку головы пришлось сточить с нее почти под ноль внутренние выступы формирования потока вентилятора...
- Намазываем керамический нагреватель термопастой, кладём на выточку в ??? кубике , аккуратно натягиваем пружинную прижимную скобу , фиксируя нагреватель и термопару. !!! внимательно проверить какой стороной натягивать скобу. с одной стороны изгиб под провода термопары.

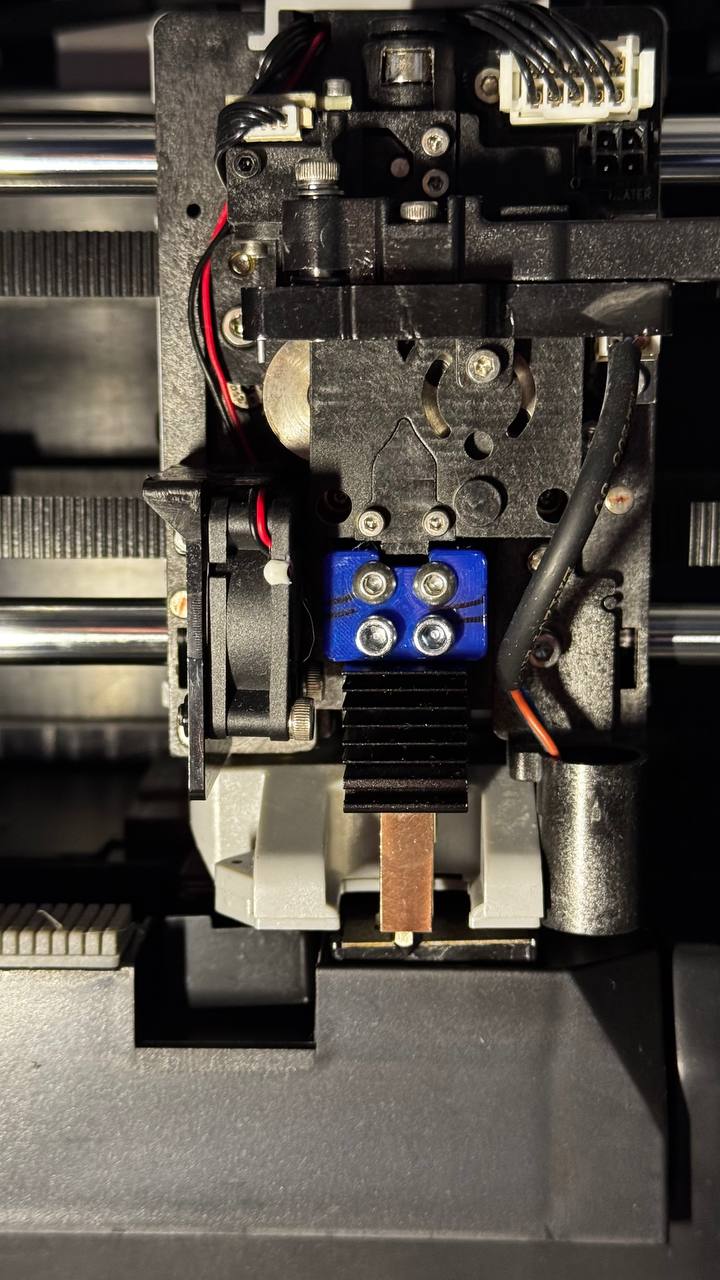

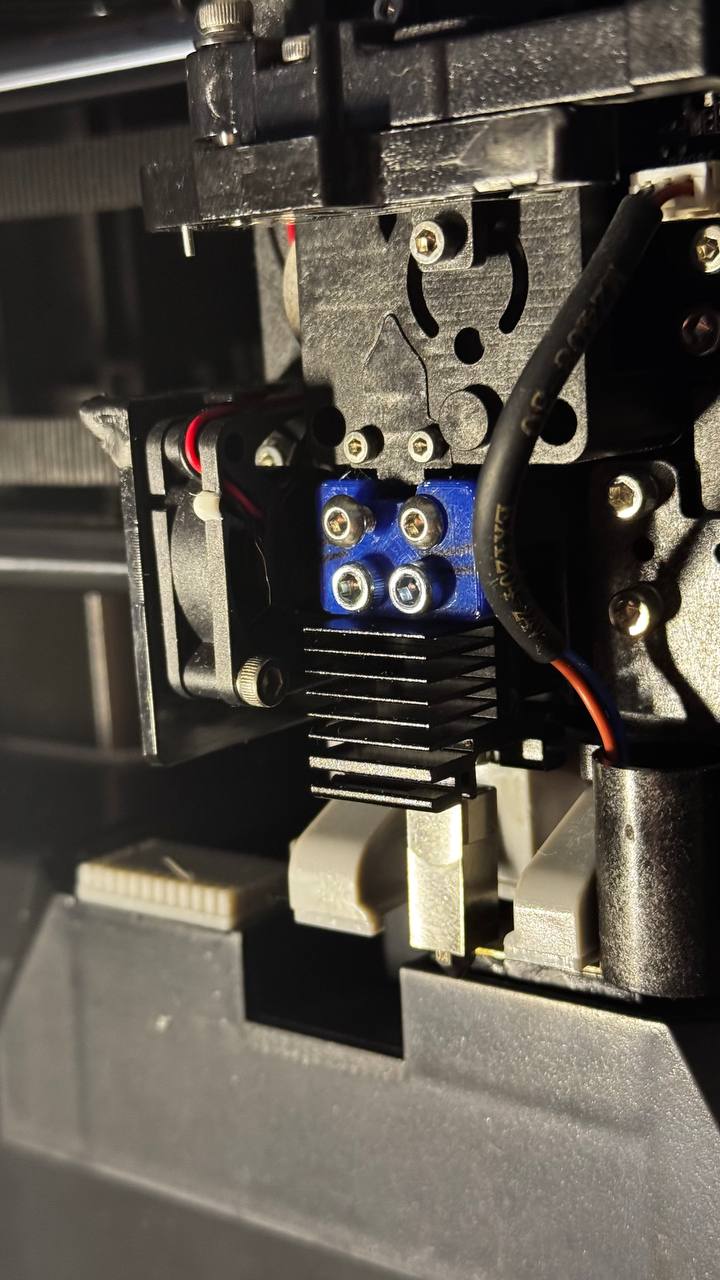

-прикручиваем сначала переходник к радиатору, потом эту конструкцию на штатное место.
- подключаем разъем

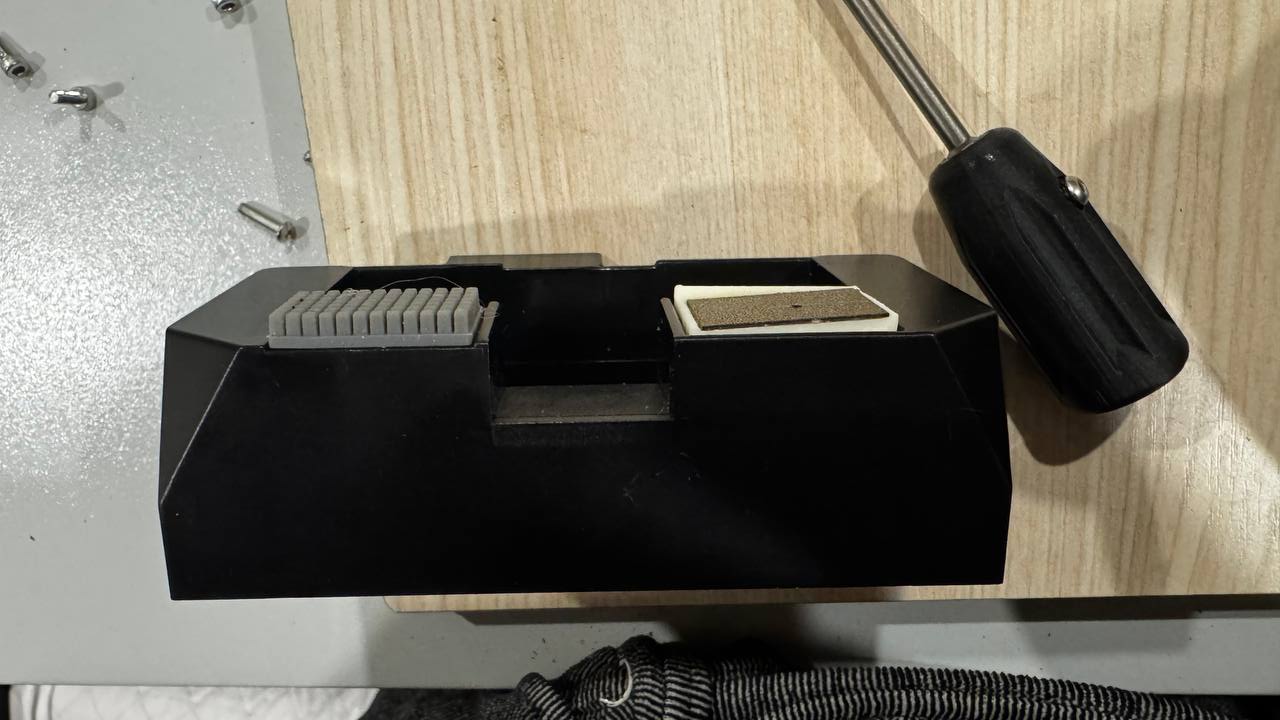

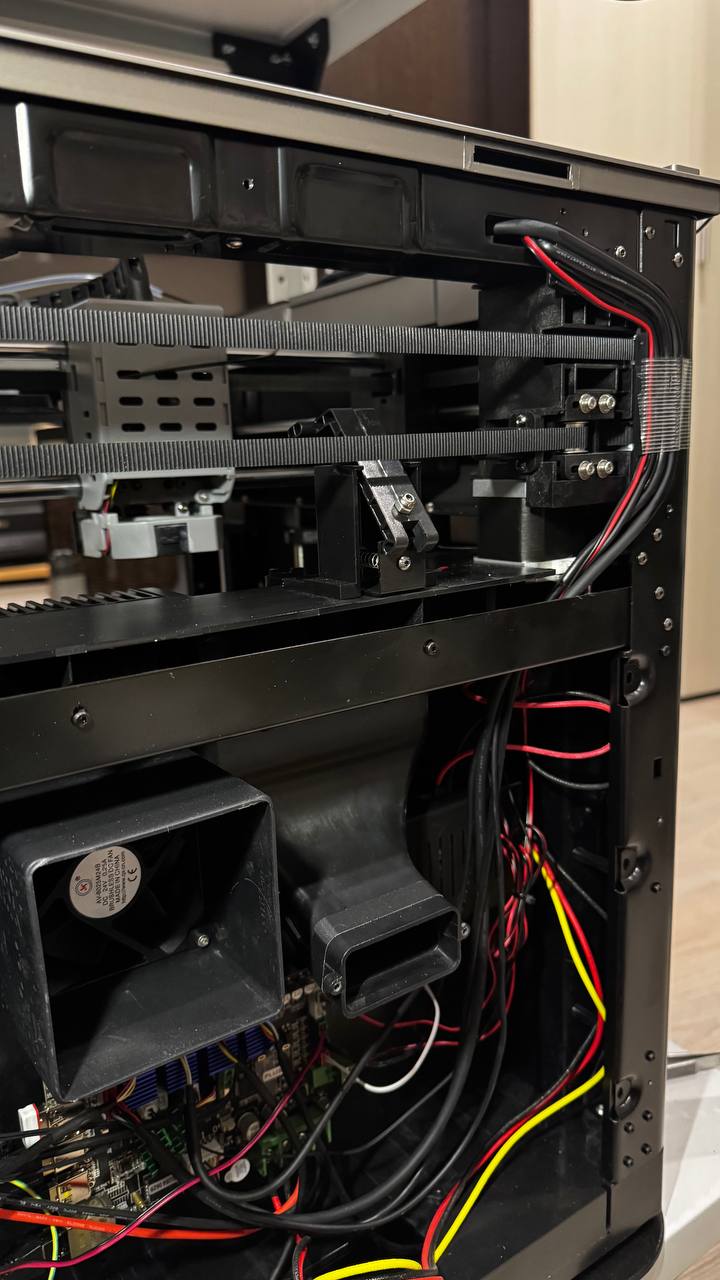

- проверить площадку протирки слопла, тк хотенд получился примерно на 1.5мм длиннее штатного и хотенд соплом будет биться о край. Крайне рекомендую такую модель https://www.printables.com/model/1211821-slanted-pei-scrubber-plate-holder-for-qidi-plus-4 . Но ставится она путём снятия задней крышки принтера , откручивания всей корзины системы очистки сопла. Вариант проще-придумал его уже когда всё сделал- уверенным движением каким-нибудь ножом подцепляем пластину PEI , она держится на двухстороннем скотче, под ней 2 винта.Немного их подтягиваем . Можно попробовать сделать чуть вперекос, главное чтобы площадка пружинила. Приклеиваем пластину, аккуратно рукой загоняем на нее сопло. Примерно в центре пластины сопло должно быть вплотную, предотвращая вытекание пластика.
-калибруем пид на 250 градусах
PID_CALIBRATE HEATER=extruder TARGET=250
-сохраняем настройки
SAVE_CONFIG
-если ничего не задымилось и не сгорело, то это успех.
 |
 |
 |
 |
Огромная благодарность автору: t.me/iandrux
