¶ Крышка экструдера Q2 доработанная

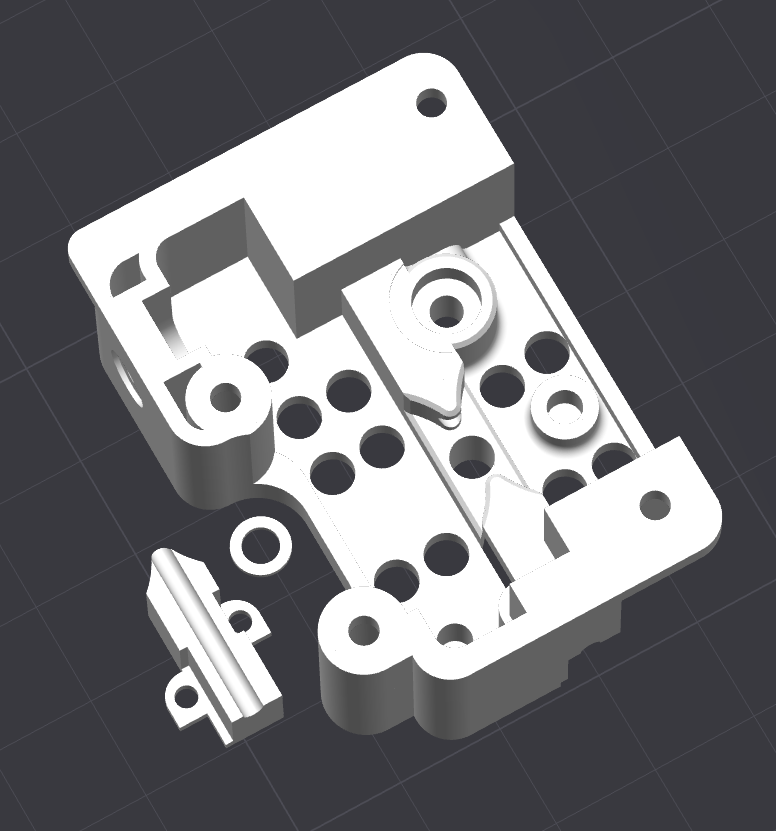

Поскольку заводской вариант имеет свои недочёты, я доработал крышку экструдера. Это вариант крышки для стокового резака.
Доработки:
-Поднята площадка вдоль пути прохождения прутка. Это замена вставке для печати ТПУ.
-Скорректированы размеры. При сильном прижиме крышка не создаёт сопротивление для шестерен.
-В проекте прокладка для компенсации люфта шестерни.
-В крышке добавлены отверстия для лучшего охлаждения шестерен.
-В лючке для ревизии проделано отверстие для шестигранника.
Я печатал крышку из ABS лицом вниз на поддержках. 275, 100, 65, обдув 10-15% с Арахной и точной высотой Z
Прокладка из полиамида.
Скачать модели
Автор: @volvik88

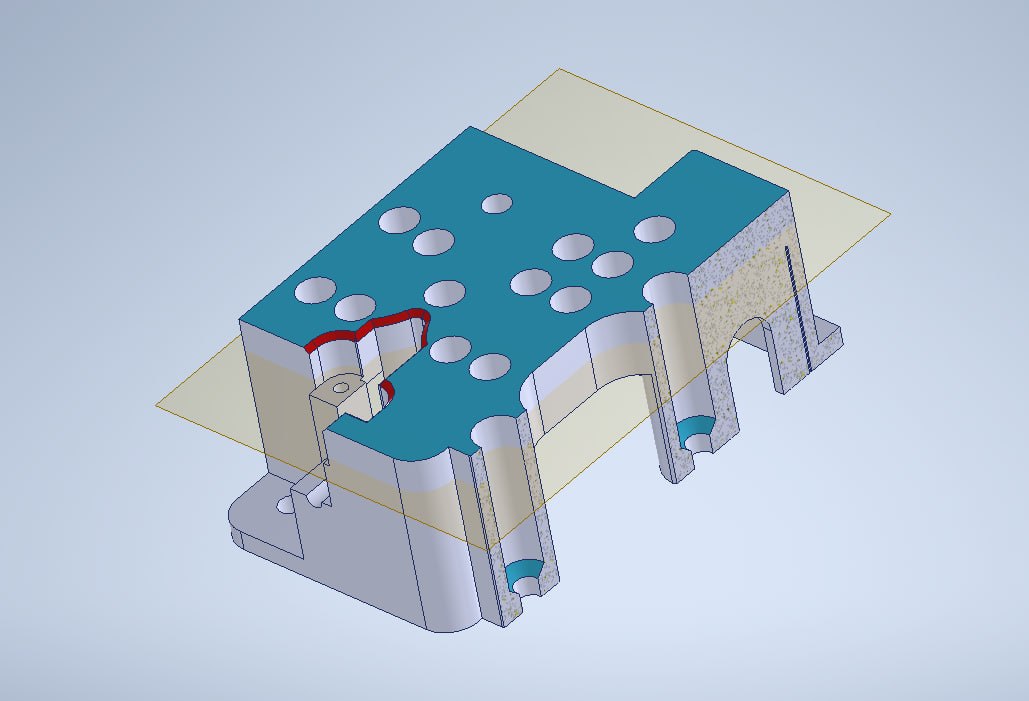

¶ Второй вариант крышки
- Поднята плоскость крышки до уровня верхнего габарита (крепление оси прижимного механизма).
- В отверстиях под крепление крышки к задней стенке фидера сделаны фаски вместо скруглений.
- Сделана фаска для облегчения монтажа лючка.
- Проще печатается
Автор: @choolkov
