¶ Схемы плат и Datasheet QIDI Q2

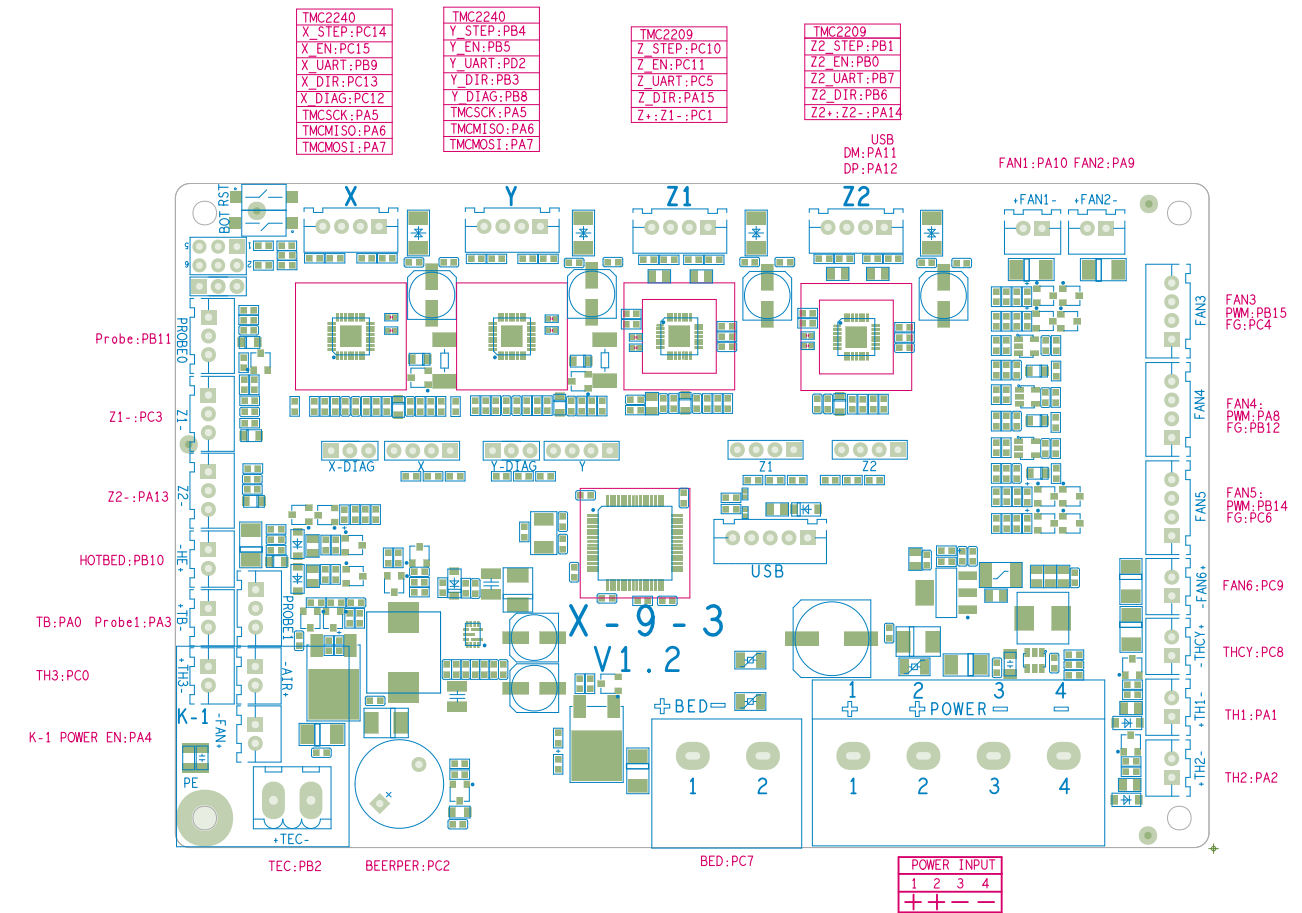

MCU

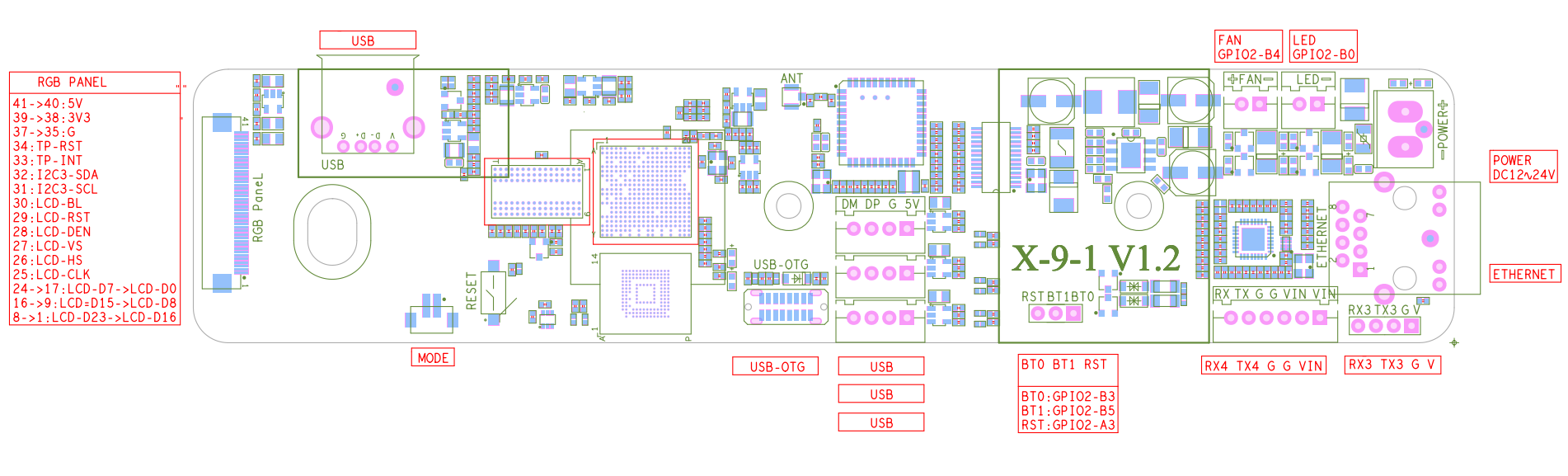

Host

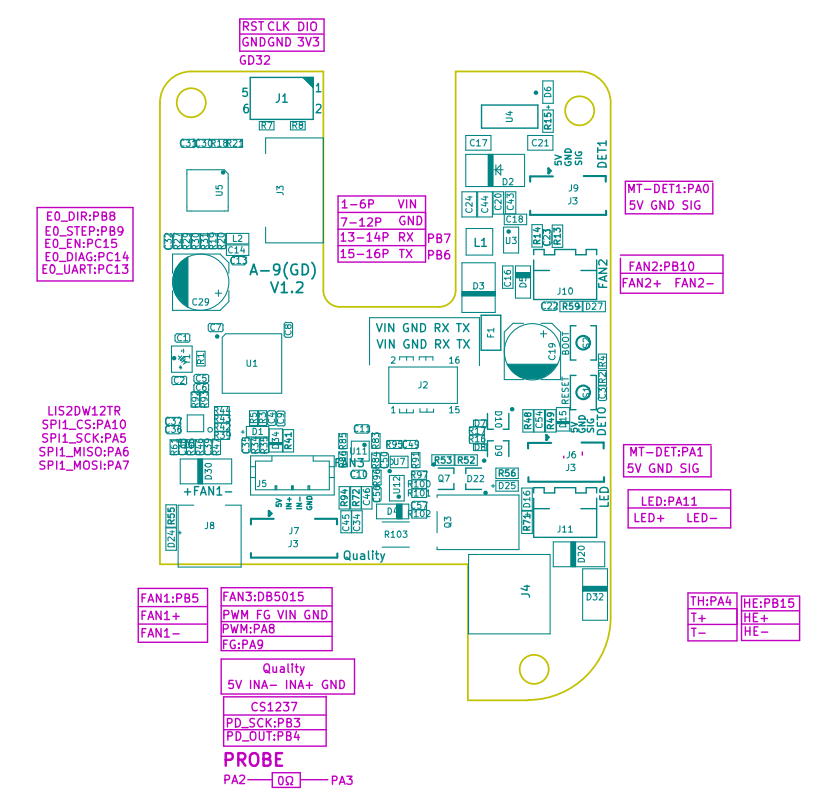

Head-MCU
Автор: @StarCom
¶ Datasheet
Важное примечание:
Бошка и Хост общаются не по USB, а по USART на символьной скорости 500000
Порты USB-хаба хоста: 1-USB на передней панели, 2-камера, 3-box, 4-MCU
Файлы Datasheet:
Автор: Din
